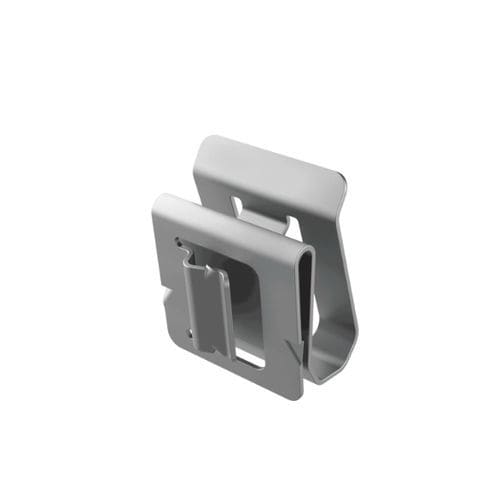

ケーブルクリップ SFD

太陽光発電ステンレススチール製ルーティング

製品概要
SFD 両方向パネルエッジクリップは、同径ケーブル2本の固定および配索用に設計された部品です。AISI 301 ステンレス鋼製で、機械的強度と耐食性を備え、過酷な環境や高温での使用にも適しています。

設計と取り付け
SFD は両方向設計で、縦方向・横方向のいずれの取付けにも対応するダブルロックタブを備えています。タブが短いため、狭いエッジのフレームへの取付けに適します。取り付けは手で押し込んでパネルに確実に固定します。取り外しや再配置はドライバーが必要です。エッジは丸められており、取り付け時や長期使用時にケーブルの被覆を保護します。

耐久性と温度範囲
厚さ：0.635 mm。一般的な市場品より高い耐久性を提供し、最低認定使用寿命20年を確保します。使用温度範囲：-40 °C～+300 °C。

用途

• 太陽光パネル（フォトボルタイク）
• 電気設備
• 制御盤
• 通信機器
• 産業用機械
• 輸送システム
• 海洋環境

図面、認証および追加情報
図面PDF：あり
UL94：該当なし / 未提供
IP：該当なし / 未提供
RoHS：適合
寸法表記：Millimeters
ビデオ：あり

リファレンスと寸法（表）
ヘッダー：Reference | Cable range (d) | Panel thickness | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

特長・技術仕様

• 型番：SFD
• Brand: ISC Plastic Parts
• 機能：同径ケーブル2本の固定および配索
• 材質：AISI 301 ステンレス鋼
• 設計：ダブルロックタブを備えた両方向設計（縦置き・横置き対応）
• 狭エッジ用の短いタブ
• 取付け：手押しによる取り付け、取り外し/再配置はドライバーで行う
• エッジは丸められ、ケーブル被覆を保護
• 厚さ：0.635 mm
• 最小認定使用寿命：20年
• 使用温度範囲：-40 °C～+300 °C
• ケーブル範囲（リファレンス 02012000306）：5.10–8.40 mm
• パネル厚（リファレンス 02012000306）：1.10–2.00 mm
• 寸法（リファレンス 02012000306）：C = 25.00 mm、B = 19.80 mm、H = 9.90 mm
• 規格：RoHS compliant
