プラスチック製4分の1回転ファスナ― SGE

パネル用カムストレッチフィット

製品説明

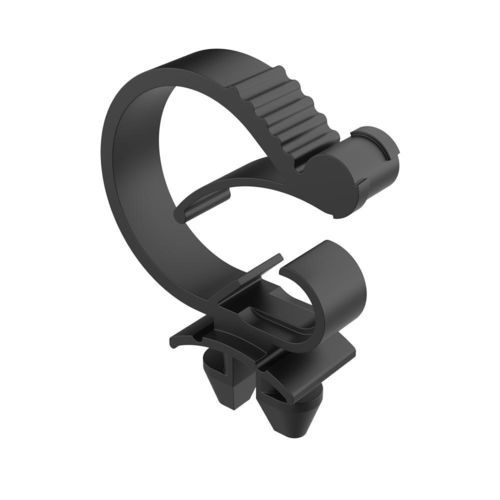

SGEの1/4回転クリップクランプは、1/4回転（90°）の取り付け方式を採用したケーブル固定具です。取り付け穴内で摩擦により保持され、手動での短い回転操作により固定されます。これにより安定した固定と高い引抜き耐性が得られます。

機能

• ケーブルの取り回しや位置調整のために、簡単な回転で取り外し可能
• 誤開放や偶発的な解放を防止するロック機構を備えた再使用可能な設計
• 幅広いケーブル径に対応し、各種産業用途に適合

材料と適合性

• 材質：耐熱・耐UV処理済みナイロン6/6
• 難燃性：UL 94 V-2（ページには UL94: V2 - V0 の記載もあり）
• 使用温度範囲：−40 °C ～ 115 °C
• RoHS：適合
• IP等級：未指定

参照表（表示単位：ミリメートル）

• 02012000420 — ケーブル範囲 (d): 7.40～11.20 mm; 取り付けスロット: 6.35～9.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; タイプ: 1
• 02012000421 — ケーブル範囲 (d): 7.40～11.20 mm; 取り付けスロット: 9.50～12.50 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; タイプ: 1
• 02012000422 — ケーブル範囲 (d): 7.40～11.20 mm; 取り付けスロット: 12.50～13.00 mm; B: 7.90 mm; L: 28.40 mm; H: 26.20 mm; タイプ: 1
• 02012000423 — ケーブル範囲 (d): 7.40～11.20 mm; 取り付けスロット: 8.00 mm; B: 7.90 mm; L: 28.40 mm; H: 25.10 mm; タイプ: 2
• 02012000424 — ケーブル範囲 (d): 10.40～17.50 mm; 取り付けスロット: 6.35～9.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; タイプ: 1
• 02012000425 — ケーブル範囲 (d): 10.40～17.50 mm; 取り付けスロット: 9.50～12.50 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; タイプ: 1
• 02012000426 — ケーブル範囲 (d): 10.40～17.50 mm; 取り付けスロット: 12.50～13.00 mm; B: 7.90 mm; L: 31.50 mm; H: 30.00 mm; タイプ: 1
• 02012000427 — ケーブル範囲 (d): 10.40～17.50 mm; 取り付けスロット: 8.00 mm; B: 7.90 mm; L: 31.50 mm; H: 29.50 mm; タイプ: 2
• 02012000428 — ケーブル範囲 (d): 15.20～22.20 mm; 取り付けスロット: 6.35～9.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; タイプ: 1
• 02012000429 — ケーブル範囲 (d): 15.20～22.20 mm; 取り付けスロット: 9.50～12.50 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; タイプ: 1
• 02012000430 — ケーブル範囲 (d): 15.20～22.20 mm; 取り付けスロット: 12.50～13.00 mm; B: 7.90 mm; L: 42.20 mm; H: 38.40 mm; タイプ: 1
• 02012000431 — ケーブル範囲 (d): 15.20～22.20 mm; 取り付けスロット: 8.00 mm; B: 7.90 mm; L: 42.20 mm; H: 37.10 mm; タイプ: 2

注意
タイプ1は「T-Type」プロファイルに相当します（太陽光・産業用プロファイルに適合）。タイプ2は「I-Type」プロファイルに相当します（産業用自動化構造や太陽光パネル取付システムで一般的に使用されるアルミプロファイル）。アンカースロット寸法を確認して適切な品番を選定してください。

技術仕様

• 材質：耐熱・耐UV処理済みナイロン6/6
• 難燃性：UL 94 V-2（ページには UL94: V2 - V0 の記載もあり）
• 使用温度範囲：−40 °C ～ 115 °C
• ロック機構を備えた再使用可能な設計で誤放出を防止
• 取り付け：手動1/4回転（90°）の取り付け方式；取り付け穴内で摩擦により固定
• 寸法はミリメートル表記
• RoHS：適合；IP等級：未指定
• T-Type（タイプ1）およびI-Type（タイプ2）アルミプロファイルに対応；適合のためアンカースロット寸法を確認してください
