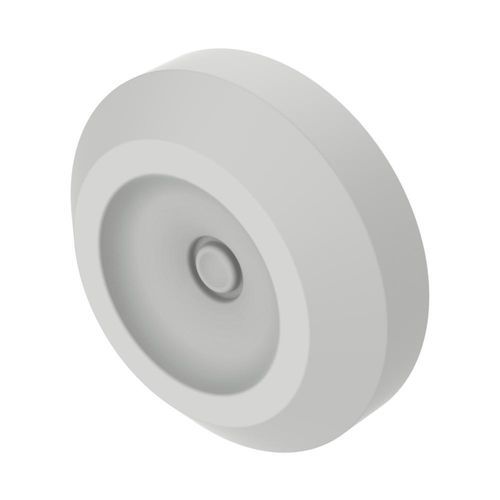

熱可塑性樹脂製ケーブル用グロメット TSS

エラストマーメンブレン柔軟メンブレン製

製品概要
TSS メンブレンケーブルグロメットは、圧入式のケーブル貫通部シール用ソリューションです。幅広いケーブル径に対応し、パネルへ確実に固定され、IP67 認証を取得しています。複数ケーブル用の TSSH バージョンは、同一開口に最大3本のケーブルを取り付け可能で、シール性能と保護性能を維持します。

設計と機能
取り外し可能なメンブレンと、ケーブルの向きを調整できるフレキシブルなジョイスティック部を備え、IP67 等級を損なうことなくケーブル配向が可能です。ハロゲンフリーの TPE 素材は曲面への適合性を持ち、パネルの微小な動きにも対応します。

特長

• 素材：ハロゲンフリー TPE（熱可塑性エラストマー）
• 保護等級：IP67（Semko 認証）
• 難燃性：UL94-HB または UL94-V0
• 標準色：ブラック（RAL 9005）、ライトグレー（RAL 7035）、ホワイト（RAL 9010）
• 取り付け：パネル開口に圧入後、ケーブルでメンブレンを貫通。メンブレンが残る場合は手動で除去
• バリエーション：単体 TSS と複数ケーブル対応の TSSH（最大3本）

資料と認証
2D 図面（PDF）あり。UL94: HB/V0。IP: 67。RoHS: 適合。寸法はミリメートル表示。製品デモ動画あり。

参照表
Reference | Hole diameter | Mounting thread | Panel thickness | For cable (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 to 3,00 | 5,00 to 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 to 3,00 | 5,00 to 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 to 3,00 | 6,00 to 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 to 3,00 | 6,00 to 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 to 3,50 | 8,00 to 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 to 3,50 | 8,00 to 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 to 4,50 | 10,00 to 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 to 4,50 | 12,00 to 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 to 4,50 | 18,00 to 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 to 4,50 | 19,00 to 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

技術仕様

• 型番：TSS
• 製品種別：メンブレンケーブルグロメット（単体、TSSH は最大3本の複数ケーブル対応）
• 素材：ハロゲンフリー TPE
• 保護等級：IP67（Semko 認証）
• 難燃性：UL94-HB または UL94-V0
• 標準色：RAL 9005（黒）、RAL 7035（ライトグレー）、RAL 9010（白）；他色は要問い合わせ
• 取り付け方法：圧入式、メンブレンをケーブルで貫通、残留メンブレンは除去
• 対応：複数の参照品番あり（穴径、取付ネジ、パネル厚、ケーブル径範囲は表参照）
• 単位：ミリメートル
• 提供資料：2D 図面（PDF）、UL94 証明書、IP 証明書、RoHS 申告、製品動画
