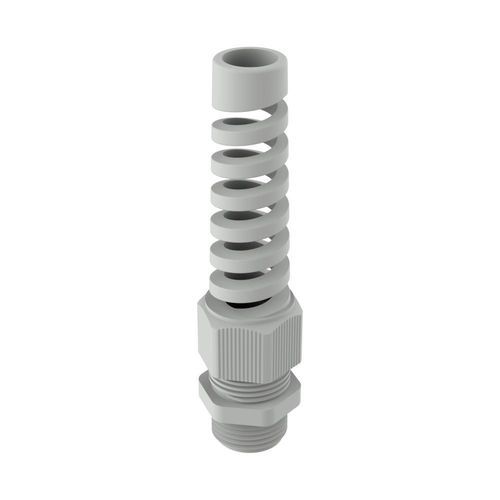

PA6ケーブルグランド PRPRF耐振動性IP66IP68
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- PA6
- 保護レベル
- IP68, IP66, UV耐性, 耐振動性
- その他の特徴
- メートル, 張力低減, フラット ケーブル用, 光起電モジュール用, ねじ込み, マルチコア
- 管径
最大: 18 mm
(0.71 in)最少: 2 mm
(0.08 in)- 締め付け範囲
最大: 18 mm
(0.7 in)最少: 2 mm
(0.1 in)
詳細
製品概要
PRPRF フレキシブルケーブルグランドは DIN EN 62444/50262 に準拠して製造され、ケーブルの連続的な動きを許容し、振動下でも保護を提供します。本体は PA6（ナイロン6）、内側シールは CR（クロロプレンゴム）です。保護等級は IP66 および IP68（最大 5 bar）で、UL タイプ 4X（UL 50E）に対応します。
材質と構造
保護等級・認証・規格
色と仕上げ
標準の 3 色は UV 耐性（UL 746C の F1）です。特注で RAL3020（赤）、RAL9003（白）、RAL5015（青）の供給が可能です。
備考
複数導体ケーブルまたはフラットケーブル用の交換用シールと、推奨のロックナット（PRTU、PRTUM、PRTUE）は別売りです。
参照および寸法表
参照 | ねじ | ケーブル範囲 (mm) | L (mm) | H (mm) | B (mm) | スパナ幅 (SW) (mm)
02001001090 | M12 | 2,00 〜 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 〜 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 〜 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 〜 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 〜 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 〜 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 〜 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 〜 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 〜 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 〜 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 〜 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 〜 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 〜 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 〜 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 〜 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 〜 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 〜 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 〜 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 〜 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 〜 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 〜 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 〜 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 〜 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 〜 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 〜 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 〜 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 〜 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 〜 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 〜 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 〜 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 〜 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 〜 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 〜 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 〜 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 〜 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 〜 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 〜 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 〜 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 〜 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 〜 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 〜 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 〜 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 〜 18,00 | 118,90 | 15,00 | 37,80 | 33,00
特長 / 技術仕様
PRPRF フレキシブルケーブルグランドは DIN EN 62444/50262 に準拠して製造され、ケーブルの連続的な動きを許容し、振動下でも保護を提供します。本体は PA6（ナイロン6）、内側シールは CR（クロロプレンゴム）です。保護等級は IP66 および IP68（最大 5 bar）で、UL タイプ 4X（UL 50E）に対応します。
材質と構造
- 本体: PA6（ナイロン6）
- 内側シール: CR（クロロプレン）
- シール: 複数導体ケーブルやフラットケーブル用の交換用シールあり（要問い合わせ）
保護等級・認証・規格
- 保護等級: IP66 および IP68（最大 5 bar）
- UL タイプ: 4X（UL 50E）
- UL94: V2
- RoHS 準拠
- 規格 / 認証: VDE (EN 62444)、UL (UL 514B, CSA C22.2 Nr. 18.3-12 および 94.2-15)、c-CSA-us (CSA C22.2)、DNV GL (EN 62444)
色と仕上げ
標準の 3 色は UV 耐性（UL 746C の F1）です。特注で RAL3020（赤）、RAL9003（白）、RAL5015（青）の供給が可能です。
備考
複数導体ケーブルまたはフラットケーブル用の交換用シールと、推奨のロックナット（PRTU、PRTUM、PRTUE）は別売りです。
参照および寸法表
参照 | ねじ | ケーブル範囲 (mm) | L (mm) | H (mm) | B (mm) | スパナ幅 (SW) (mm)
02001001090 | M12 | 2,00 〜 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 〜 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 〜 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 〜 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 〜 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 〜 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 〜 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 〜 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 〜 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 〜 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 〜 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 〜 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 〜 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 〜 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 〜 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 〜 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 〜 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 〜 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 〜 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 〜 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 〜 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 〜 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 〜 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 〜 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 〜 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 〜 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 〜 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 〜 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 〜 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 〜 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 〜 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 〜 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 〜 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 〜 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 〜 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 〜 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 〜 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 〜 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 〜 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 〜 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 〜 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 〜 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 〜 18,00 | 118,90 | 15,00 | 37,80 | 33,00
特長 / 技術仕様
- 型番 / シリーズ: PRPRF
- 本体材質: PA6（ナイロン6）
- シール材質: CR（クロロプレン）
- 保護等級: IP66 および IP68（最大 5 bar）
- UL タイプ: 4X（UL 50E）
- UL94: V2
- UV 耐性: UL 746C による F1
- 特注色: RAL3020, RAL9003, RAL5015
- 交換用シール: 複数導体／フラットケーブル用あり
- 寸法と参照番号: 上記表を参照
- 寸法単位: ミリメートル
