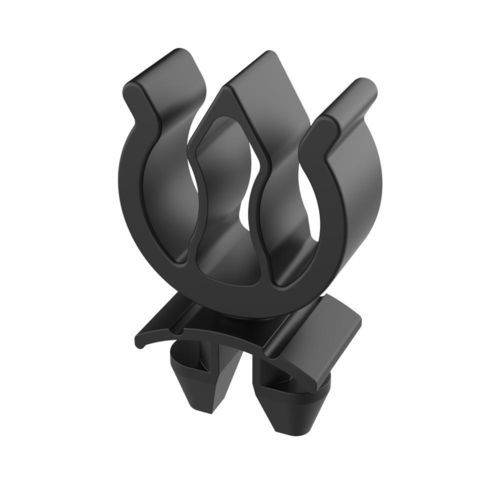

ナイロン製ケーブルクランプ SGF

PA6再使用可能UV対策

概要
SGF クイックフィックスクリップは、プロファイルの取付穴内で摩擦により保持する1/4回転（90°）のマウントシステムでケーブルを確実に固定します。手で簡単に回すだけで取り付けられ、確実な固定力と高い引き抜き抵抗を提供し、取り外して再配置することも可能です。

機能

• 指の圧力でケーブルを挿入でき、現場での配線が迅速に行えます。
• ケーブル用の2つの空洞により、両方使用した場合に保持力が向上します。
• 再利用可能：90°回転で解除して取り外し、プロファイル上で再配置できます。

製品データ

• ケーブル容量：最大2本 φ5.8〜8.0 mm
• 材質：耐熱・耐UV処理ナイロン6/6
• 難燃性：UL 94 V-2（V-0オプションは製品ページ参照）
• 温度範囲：−40 °C〜115 °C

適合性 / 追加情報

• UL94：V2 - V0（製品ページに記載）
• IP：該当なし / 適用外
• RoHS：適合
• 寸法単位：ミリメートル
• 図面PDF：有り
• ビデオ：有り

タイプ情報
タイプ1は「T-Type」プロファイルに対応し、太陽光および工業用プロファイルに適しています。タイプ2は「I-Type」プロファイルに対応します。I-Typeは産業用自動化構造、太陽光パネル取り付けシステム、軽量梁および一般的な産業用途で広く使用されるアルミニウムプロファイルです。アンカー溝の寸法を確認して、各プロファイルに最適な品番を選定してください。

参照表
Reference | Cable range (d) | Mounting slot | L / B | D | L1 | B1 | Type
02012000435 | 5.8 to 8.0 | 6.35 to 9.50 | 33.30 / 9.60 | 22.10 | 26.20 | 12.20 | 1
02012000436 | 5.8 to 8.0 | 9.50 to 12.50 | 36.80 / 9.60 | 22.10 | 26.20 | 12.20 | 1
02012000437 | 5.8 to 8.0 | 12.50 to 13.00 | 35.30 / 9.60 | 22.10 | 26.20 | 17.80 | 1
02012000438 | 5.8 to 8.0 | 8.00 | 36.80 / 9.60 | 22.10 | 25.70 | 12.20 | 2

技術仕様 / スペック

• 型名：SGF
• 材質：耐熱・耐UV処理ナイロン6/6
• ケーブル容量：最大2本 φ5.8〜8.0 mm
• 取付方式：取付穴内での1/4回転（90°）摩擦ロック
• 取り付け：手動で回すだけ。90°で解除して再利用可能
• 難燃性：UL 94 V-2
• 温度範囲：−40 °C〜115 °C
• RoHS：適合
• IP等級：該当なし / IP保護なし
• 寸法単位：ミリメートル
• 複数の製品品番あり（取付溝や寸法の違いは参照表を参照）
