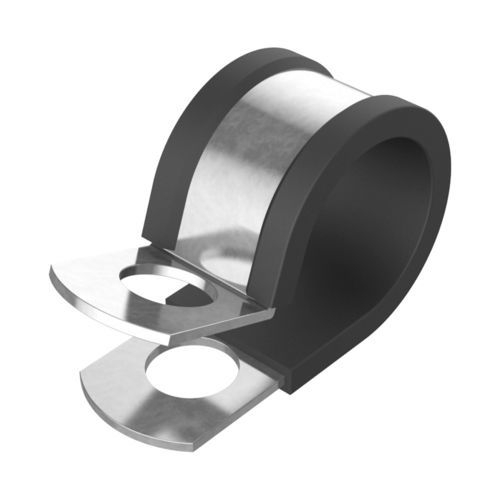

ステンレススチール製ケーブルクランプ MASB

溶融亜鉛メッキ鋼製ねじ取付け式耐腐食性

製品概要
MASBクランプは亜鉛めっき鋼（ZCS）およびAISI 304ステンレス鋼（SS）で製造されています。中央本体の縁部にはEPDMまたはクロロプレン（CR）のライニングが施されており、電気的絶縁と有効な振動吸収を提供します。ライニングはクランプをケーブル束から隔離し、機械的摩耗を低減します。

バージョンにより、MASBクランプはDIN 3016に準拠し、UL94の難燃性評価（HB、V0、V1）を備えているため、特定の規制および安全要件のある用途で使用できます。

亜鉛めっき鋼仕様は亜鉛被膜により耐食性が向上しています。MASBクランプは多様なサイズで提供され、標準的な設置だけでなく、機械的強度の増大や長期信頼性が要求される環境にも適しています。

認証 / 適合性
RoHS：適合
UL94：HB / V0 / V1（バージョンにより異なる）
DIN 3016：バージョンにより異なる
IP：該当なし / 指定なし
寸法単位：ミリメートル

参照テーブル（列：リファレンス；最大束径（D）mm；W mm；H mm；ステンレス鋼（有無）；UL94；ゴムの種類；DIN 3016）
リファレンス | D | W | H | ステンレス鋼 | UL94 | ゴムの種類 | DIN 3016
02012000110 | 4,70 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000111 | 6,30 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000112 | 6,30 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000113 | 7,90 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000114 | 7,90 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000115 | 9,50 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000116 | 9,50 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000160 | 10,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000117 | 11,10 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000118 | 11,10 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000119 | 12,70 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000120 | 12,70 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000121 | 14,30 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000122 | 15,90 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000123 | 15,90 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000124 | 18,80 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000125 | 18,80 | 19,50 | 10,30 | (variant) | HB | EPDM | -
02012000126 | 19,10 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000127 | 22,50 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000128 | 22,50 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000129 | 25,40 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000130 | 25,40 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000131 | 28,60 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000132 | 31,80 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000133 | 31,80 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000134 | 38,10 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000135 | 38,10 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000136 | 50,80 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000137 | 50,80 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000138 | 63,50 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000139 | 63,50 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000140 | 76,20 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000141 | 76,20 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000163 | 16,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000164 | 19,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000165 | 21,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000166 | 25,00 | 20,00 | 8,30 | (variant) | V1 | EPDM | -
02012000167 | 25,00 | 20,00 | 8,40 | (variant) | V1 | CR | -
02012000168 | 27,00 | 15,00 | 6,40 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000169 | 35,00 | 15,00 | 6,40 | (variant) | V1 | EPDM | -
02012000170 | 36,00 | 15,00 | 6,40 | (variant) | V0 | CR | -
02012000171 | 45,00 | 20,00 | 8,30 | (variant) | V1 | EPDM | -
02012000172 | 45,00 | 20,00 | 8,40 | (variant) | V0 | CR | -
02012000173 | 55,00 | 25,00 | 10,50 | (variant) | V0 | EPDM | -
02012000174 | 56,00 | 25,00 | 10,40 | (variant) | V1 | CR | -
02012000175 | 80,00 | 25,00 | 10,40 | (variant) | V1 | CR | -
02012000176 | 80,00 | 25,00 | 10,50 | (variant) | V0 | EPDM | -

注記
- 一部のリファレンスは異なる素材/UL94/ゴムの組合せで提供されています；表の行は製品ページに掲載される典型的な構成を示しています。
- 寸法はミリメートルで表示されています。

技術仕様

• 型番：MASB
• 材質：亜鉛めっき鋼（ZCS）；AISI 304 ステンレス鋼（SS）
• 端部ライニング：EPDMまたはクロロプレン（CR）
• 機能：ケーブル／束の固定のための電気絶縁および振動吸収
• 規格：DIN 3016（バージョンにより異なる）
• 難燃性評価（UL94）：HB、V0またはV1（バージョンにより異なる）
• RoHS：適合
• 耐食性：ZCS仕様は亜鉛被膜による耐食性向上
• 寸法 / 測定単位：ミリメートルで表示；参照テーブルを参照して各リファレンスのD、W、Hの値を確認してください
• 製品バリエーション：幅広い束径とサイズをカバーする複数のリファレンス番号
