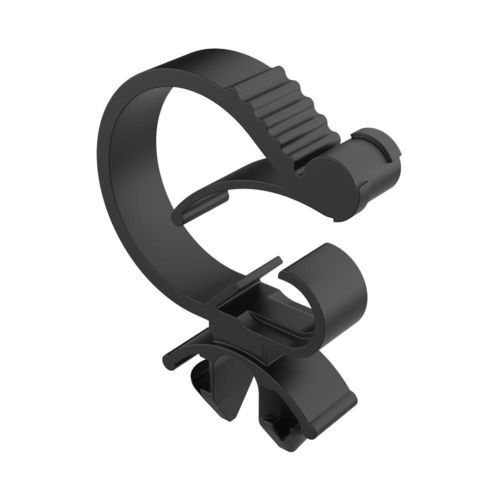

ケーブル ガイド SGD

製品説明
当社の太陽光モジュール用ケーブルガイド SGD は、太陽光パネルフレームの楕円穴に対する双方向取付け用に設計されています。専用形状により、標準的な楕円穴内での不意の回転を防ぎ、安定した位置決めを実現します。
主な用途は、直線または90°配置でのケーブル配線および管理で、南北または東西のレイアウトに対応します。手作業での取り付けは、押し通して挿入後に90°回転させることで行い、摩擦による確実な保持と高い引抜抵抗を提供します。

材料と適合性

• 材料：ナイロン6/6、耐熱・耐紫外線処理
• 難燃性：UL 94 V-2
• 温度範囲：-40°C～115°C
• 特長：着脱可能、再利用可能、アンチツイストロック機構
• RoHS：適合

機能
ケーブルの確実な保持を提供し、幅広いケーブル径に対応します。

寸法と追加情報
寸法の単位：ミリメートル。IP：指定なし。

利用可能なバリアント
品番 | ケーブル範囲 (d) | パネル穴寸法 | パネル厚さ | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

ドキュメントとメディア
図面はPDFで提供（図面リンクは製品ページに掲載）。製品と取り付けを示すビデオあり。

技術仕様

• 型番：SGD
• 材料：ナイロン6/6、耐熱・耐紫外線処理
• 難燃性：UL 94 V-2
• 温度範囲：-40°C～115°C
• 特長：着脱可能、再利用可能、アンチツイストロック機構
• 寸法の単位：ミリメートル
• RoHS：適合
• IP：未指定
