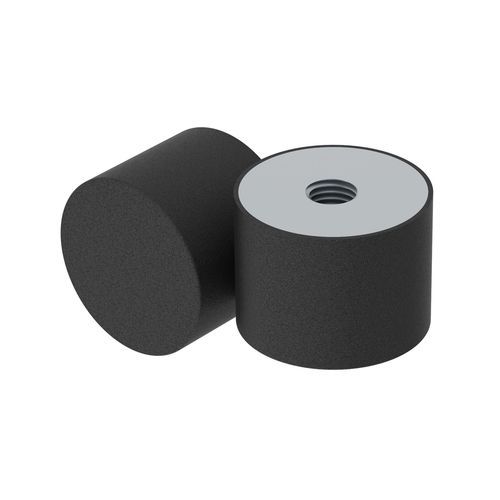

円筒防振マウント LSDE

溶融亜鉛メッキ鋼製ゴムステンレススチール製

製品概要
防振ダンパー（silentblock）LSDEシリーズは、モーター、ファン、洗濯機、ポンプ、油圧ユニット、ローター、シリンダーなどの内部振動を低減し、周囲構造への振動伝達を抑制するために設計されたゴム・金属複合の小型部品です。複数のサイズとメートルねじ仕様で供給され、組付けが容易です。産業用および汎用機器向けに適しています。

材料とオプション

• 標準弾性体：NR（天然ゴム）、硬度 55° ± 5 Shore A。
• その他の弾性体：NBR、SBR、CR、EPDM および要求に応じた硬度バリエーション。
• 標準金属部品：亜鉛めっき鋼（S - ST37、DIN EN 12329 - Fe // Zn12 // C）。
• オプション：ステンレス鋼 SS - A2（AISI 304）またはその他の特殊合金を注文対応で選択可能。

用途

• モーター、ファン、洗濯機、油圧ユニット、ポンプ、ローター、シリンダー等の内部振動の吸収。
• ふるい、振動機、フレーム等への振動伝達を最小化または抑制。
• 代表的な分野：フィットネス機器、家庭用機器、自動車、白物家電、オートバイ、一般機械。

資料と適合性

• 図面 PDF：あり（製品ページからダウンロード可能な場合あり）。
• UL94：該当なし / 未認証。
• IP 等級：表示なし。
• RoHS：適合。
• 寸法表示単位：ミリメートル。
• 製品動画：あり。

バリエーション（リファレンス | D | H | メートルねじ（M））
00200500001 | 8,00 | 8,00 | M3
00200500002 | 10,00 | 10,00 | M4
00200500688 | 10,00 | 10,00 | M5
00200500003 | 10,00 | 15,00 | M4
00200500004 | 12,00 | 10,00 | M5
00200500005 | 15,00 | 8,00 | M4
00200500006 | 15,00 | 10,00 | M4
00200500008 | 15,00 | 15,00 | M4
00200500009 | 15,00 | 20,00 | M4
00200500011 | 20,00 | 10,00 | M6
00200500012 | 20,00 | 15,00 | M5
00200500013 | 20,00 | 15,00 | M6
00200500014 | 20,00 | 20,00 | M6
00200500015 | 20,00 | 25,00 | M6
00200500010 | 20,00 | 30,00 | M4
00200500016 | 25,00 | 10,00 | M6
00200500017 | 25,00 | 15,00 | M6
00200500019 | 25,00 | 17,00 | M6
00200500020 | 25,00 | 20,00 | M6
00200500021 | 25,00 | 25,00 | M6
00200500022 | 25,00 | 30,00 | M6
00200500023 | 30,00 | 15,00 | M8
00200500024 | 30,00 | 17,00 | M8
00200500025 | 30,00 | 20,00 | M8
00200500026 | 30,00 | 25,00 | M8
00200500027 | 30,00 | 30,00 | M8
00200500028 | 40,00 | 15,00 | M8
00200500029 | 40,00 | 20,00 | M8
00200500030 | 40,00 | 25,00 | M8
00200500031 | 40,00 | 30,00 | M8
00200500032 | 40,00 | 40,00 | M8
00200500033 | 50,00 | 20,00 | M10
00200500034 | 50,00 | 30,00 | M10
00200500035 | 50,00 | 40,00 | M8
00200500036 | 50,00 | 40,00 | M10
00200500037 | 50,00 | 45,00 | M10
00200500038 | 50,00 | 50,00 | M10
00200500039 | 70,00 | 45,00 | M12
00200500040 | 75,00 | 25,00 | M12
00200500042 | 75,00 | 30,00 | M12
00200500043 | 75,00 | 40,00 | M12
00200500044 | 75,00 | 50,00 | M12
00200500046 | 80,00 | 80,00 | M12
00200500047 | 100,00 | 40,00 | M16
00200500049 | 100,00 | 55,00 | M16
00200500050 | 100,00 | 75,00 | M16
00200500052 | 100,00 | 100,00 | M16
00200500053 | 150,00 | 40,00 | M20
00200500054 | 150,00 | 100,00 | M20
00200500055 | 200,00 | 100,00 | M20

技術仕様

• シリーズ / 型番：LSDE。
• 機能：機械および装置の振動減衰・絶縁。
• 標準弾性体：NR（天然ゴム）、硬度 55° ± 5 Shore A；代替材：NBR、SBR、CR、EPDM。
• 金属部品：標準は亜鉛めっき鋼 ST37；オプションでステンレス SS - A2（AISI 304）または特殊合金。
• RoHS：適合。
• UL94：該当なし / 未認証。
• IP：表示なし。
• 寸法単位：ミリメートル。
