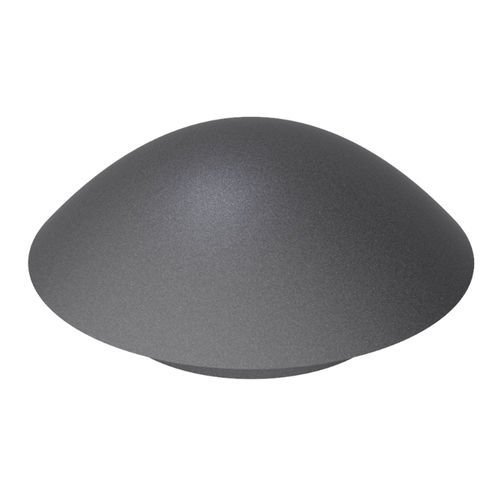

円形栓 ZBA

ねじ無しはめ込み式熱可塑性樹脂製

製品概要
ZBAシリーズの丸穴用プラグは、耐候性と絶縁性を必要とする産業・屋外用途向けに設計されています。材料はTPE、硬度75/85 Shore Aで、手作業で素早く取り付けられ、確実なシール性を提供します。

主な特長

• パネル厚：0.80～3.20 mmに対応。
• 取付け穴径：直径12.70 mm～34.90 mmの範囲に対応。
• 潜水可能で、取り付け後にシール（防水性）を確保。
• リファレンスによりUL認証（ULリスト/UL認定）を取得。ULリスト品はNEMA 4および4Xの防水・耐腐食性を備える場合あり。
• 難燃性分類：UL94 94V-0。
• 使用温度範囲：-60°C～135°C。
• 工具不要の迅速な手動取り付け。

リファレンス表（寸法はミリメートル）
リファレンス | 穴径（A） | パネル厚さ（G） | D | H | C
02007000300 | 12.70 | 0.80～3.20 | 23.10 | 11.40 | 7.40
02007000301 | 15.90 | 0.80～3.20 | 26.50 | 11.90 | 7.90
02007000302 | 19.10 | 0.80～3.20 | 29.20 | 13.00 | 8.90
02007000303 | 22.20 | 0.80～3.20 | 32.50 | 13.50 | 9.10
02007000304 | 25.40 | 0.80～3.20 | 35.80 | 14.20 | 10.20
02007000305 | 27.80 | 0.80～3.20 | 38.60 | 14.00 | 10.20
02007000306 | 34.90 | 0.80～3.20 | 45.20 | 14.30 | 10.70

付属情報

• 寸法単位：ミリメートル。
• RoHS：適合（表示あり）。
• 2D図面および製品動画が利用可能。

仕様 / 技術データ

• ブランド : ISC Plastic Parts
• ファミリー / 型番 : ZBA
• 材料 : TPE（熱可塑性エラストマー）
• 硬度 : 75/85 Shore A
• 対応パネル厚 : 0.80～3.20 mm
• 対応穴径 : 12.70～34.90 mm
• シール性能 : 潜水可能、取付け後にシールを確保
• 難燃性 : UL94 94V-0
• 認証 : UL（リファレンスによりULリスト/UL認定）；ULリスト品はNEMA 4/4Xを含む場合あり
• 使用温度範囲 : -60°C～135°C
• 取付け : 手動、迅速、工具不要
