プラスチック製ケーブルクランプ

スナップ式光起電用途用

製品概要

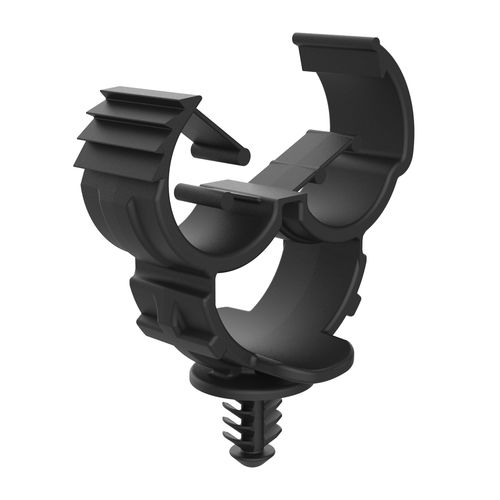

クリスマスツリー型アンカー（パネル挿入）を備えたクリップクランプで、ケーブルやチューブの自動センタリングと固定を目的に設計されています。自己閉鎖式メカニズムにより、ケーブル／チューブを所定位置に置き、圧力を加えると自動的に閉じて固定され、施工時間を短縮します。複数の型番が異なる径域およびパネル厚をカバーします。

用途

• パネルやシート内でのケーブル／チューブの固定およびセンタリング
• 制御盤・筐体・シャーシ内での配線および保持
• 産業用および制御用途での使用に適合

適合性と技術情報

• 図面（PDF）およびデモ動画あり
• RoHS：適合
• UL94：指定なし
• IP等級：指定なし
• 寸法はミリメートル（mm）表示

表 — 型番と主な寸法（値は mm）
Reference | Suitable for | Panel Thickness | Tube Diameter | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 to 15,00 | 8 to 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 to 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 to 16,00

特徴 / 技術仕様

• 製品種別：パネル挿入型 クリップクランプ（クリスマスツリー固定）
• 機能：ケーブル／チューブの自動センタリングおよび固定を行う自己閉鎖システム
• 対応：複数の径に対応するバリエーション（表参照）
• 材質：プラスチック（詳細材質は製品情報に記載なし）
• 規格：RoHS 適合、UL94/IP は指定なし
• 参考型番：02800120011、02800120010
• 製品メディア：技術図面（PDF）および動画あり
