機器用脚 LKR

家具用太陽光発電プラスチック製

製品説明

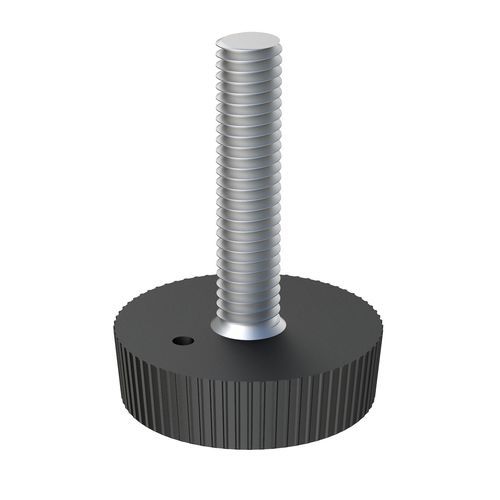

LKR 調整脚は、調整、取付け、交換時の取り扱いを容易にするローレット加工（めねじ加工）の底面を備えています。M5 仕様はLDPE製、それ以外のサイズはPA6製です。ねじ棒は亜鉛めっき鋼です。

材料と構造

• 底部（M5）：LDPE
• 底部（その他サイズ）：PA6
• ねじ棒：亜鉛めっき鋼

用途
メートルねじによるレベリングが必要な産業機器、技術用家具、店舗什器に適しています。

選択肢

• メートルねじ：M5、M6、M8、M10
• 底径：20〜45 mm
• 長さ（L）：16〜56 mm

認証 / 追加情報
UL94： -
IP： -
RoHS：Yes
寸法単位：ミリメートル
2D 図面（PDF）および商品動画：利用可能

型番 / 寸法
型番 | メートルねじ (M) | L | D | H | 有効ねじ長さ (l)
02500500600 | M5 | 20.00 | 20.00 | 6.00 | 17.00
02500500601 | M5 | 25.00 | 20.00 | 6.00 | 22.00
02500500602 | M5 | 30.00 | 20.00 | 6.00 | 27.00
02500500603 | M5 | 40.00 | 20.00 | 6.00 | 36.00
02500500604 | M5 | 48.00 | 20.00 | 6.00 | 47.00
00301201499 | M6 | 18.00 | 20.00 | 7.00 | 16.00
00301200430 | M6 | 18.00 | 25.00 | 7.00 | 16.00
00301200431 | M6 | 28.00 | 25.00 | 7.00 | 26.00
00301201500 | M6 | 28.00 | 20.00 | 7.00 | 26.00
00301201501 | M6 | 38.00 | 20.00 | 7.00 | 36.00
00301201502 | M6 | 47.00 | 20.00 | 7.00 | 45.00
00301201503 | M8 | 17.00 | 20.00 | 7.00 | 15.00
00301200434 | M8 | 17.00 | 25.00 | 7.00 | 15.00
00301200435 | M8 | 36.00 | 25.00 | 7.00 | 35.00
00301200436 | M8 | 47.00 | 25.00 | 7.00 | 45.00
00301200437 | M10 | 16.00 | 25.00 | 7.00 | 15.00
00301200438 | M10 | 26.00 | 25.00 | 7.00 | 24.00
00301200439 | M10 | 36.00 | 25.00 | 7.00 | 34.00
00301200440 | M10 | 46.00 | 25.00 | 7.00 | 44.00
00301200453 | M10 | 56.00 | 30.00 | 7.00 | 54.00

技術仕様

• 型式：LKR
• 取り扱い性を高めるローレット底面
• 材料：LDPE（M5）、PA6（その他サイズ）
• ねじ棒：亜鉛めっき鋼
• 用途：産業機器、技術用家具、店舗什器
• メートルねじ：M5、M6、M8、M10
• 底径範囲：20〜45 mm
• 長さ範囲：16〜56 mm
• RoHS 準拠
• 単位：ミリメートル
