機器用脚 LKM

太陽光発電ステンレススチール製レベル調整

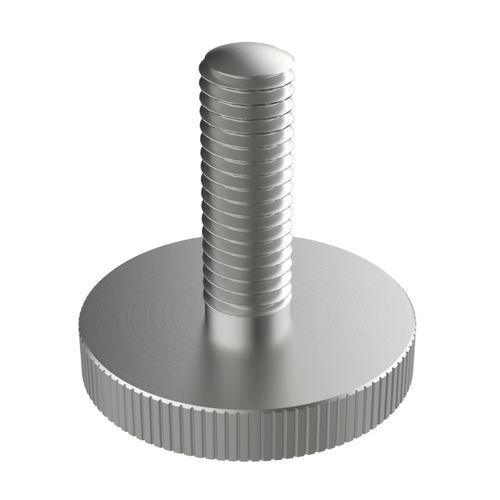

説明 固定式レベリングフット LKM は AISI 303 ステンレス鋼（EN 1.4305）で製造されており、加工に最適化された ISC 標準品質です。参照により確認が必要ですが中荷重向けで、取付時の把持を容易にするローレット加工された堅牢なベースを備えています。一部品番は NBR 80 Shore の滑り止めベース付きで、スチールナットは最小注文で対応可能です。

主な特長

• 材料：AISI 303 ステンレス鋼（EN 1.4305）
• 用途：中程度の荷重（品番により確認）
• ベース：取付を容易にするローレット加工の堅牢なステンレスベース
• オプション：NBR 80 Shore の滑り止めベース、スチールナット（最小注文）
• 耐食性オプション：一般用途は AISI 304（EN 1.4301）、厳しい海洋環境には AISI 316（EN 1.4401）を検討

該当リファレンス（抜粋）
リファレンス | メートルねじ | L (mm) | D (mm) | H (mm) | 材質 | 滑り止め | 最大荷重 (N)
04500500000 | M5 | 10.00 | 20.00 | 4.00 | SS303 | なし | 5,000
04500500001 | M5 | 12.00 | 20.00 | 4.00 | SS303 | なし | 5,000
04500500002 | M5 | 16.00 | 20.00 | 4.00 | SS303 | なし | 5,000
04500500003 | M5 | 20.00 | 20.00 | 4.00 | SS303 | なし | 5,000
04500500004 | M6 | 12.00 | 24.00 | 5.00 | SS303 | オプション（NBR のものあり） | 5,000
04500500005 | M6 | 16.00 | 24.00 | 5.00 | SS303 | なし | 5,000
04500500006 | M6 | 20.00 | 24.00 | 5.00 | SS303 | なし | 5,000
04500500007 | M6 | 25.00 | 24.00 | 5.00 | SS303 / SS304 / SS316（品番により） | オプション | 5,000
04500500008 | M6 | 30.00 | 24.00 | 5.00 | SS303 | オプション | 5,000
04500500009 | M8 | 12.00 | 30.00 | 6.00 | SS303 | オプション | 6,000
04500500010 | M8 | 16.00 | 30.00 | 6.00 | SS303 | オプション | 6,000
04500500011 | M8 | 20.00 | 30.00 | 6.00 | SS303 | オプション | 6,000
04500500012 | M8 | 25.00 | 30.00 | 6.00 | SS303 | オプション | 6,000
04500500013 | M8 | 30.00 | 30.00 | 6.00 | SS303 | オプション | 6,000

適合性とファイル

• UL94：指定なし
• IP：指定なし
• RoHS：適合
• 単位：ミリメートル
• 製品デモ動画あり

仕様 / 技術情報

• モデル / シリーズ：LKM
• 主材料：AISI 303（EN 1.4305）
• 耐食性向上のための代替材料：AISI 304（EN 1.4301）、AISI 316（EN 1.4401）
• ベースタイプ：ローレット加工の堅牢なステンレスベース；一部品番で NBR 80 Shore 滑り止めベースあり
• 用途：中荷重用固定レベリングフット（最大荷重は品番ごとに異なるため表を参照）
• バリエーション：M5、M6、M8 のメートルねじおよび複数の長さ L、直径 D/H
• RoHS：適合
