装置脚 LHVB

太陽光発電亜鉛系めっき鋼レベル調整

製品説明

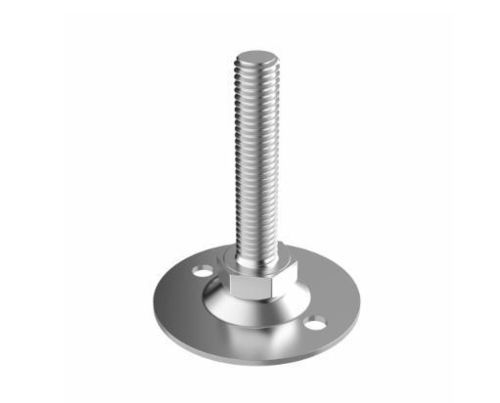

LHVBの傾斜調整用レベリングフットは、亜鉛めっき鋼 (ZCS) 製で、DIN 558-4.6-A2F のスイベルねじ（六角ベース）を採用しています。傾斜範囲は参照品番により10°–13°です。ベースはTorx T20のロックねじ（最大トルク 3.4 Nm）でねじに固定されています。ベースは穴なしタイプまたは床固定用に2つの穴を備えたタイプ（品番末尾がH）があります。1個あたりの概算最大荷重は約 6380 N です。安全率を考慮してください。レベラーは荷重のない状態で調整してください。滑走材としての使用は推奨されません（静的用途向け）。

保護とアクセサリー
表面保護が必要な場合は、LDPE製の保護キャップ LKB をご用意しています。適合ベース径：30 mm、45 mm、60 mm。標準色：黒、ナチュラル。

特別仕様（オプション）

• その他の長さやねじサイズ（要問い合わせ）
• ベース材質：ステンレス鋼（SS）
• ねじ上端にアレンキー用六角穴加工（要対応）

適合性 / 認証
UL94：記載なし
IP：記載なし
RoHS：準拠
寸法単位：ミリメートル

ビデオ
製品動画あり。

代表品番（抜粋）
品番 | メートルねじ (M) | L (mm) | D (mm) | H (mm) | 種類 | 最大荷重 (N)
00301201108 | M8 | 16.00 | 30.00 | 11.00–13.00 | 1 | 6380
00301201365 | M8 | 16.00 | 60.00 | 11.00–13.00 | 1 | 6380
00301201115 | M10 | 16.00 | 30.00 | 11.50–15.00 | 1 | 6380
00301201372 | M10 | 16.00 | 60.00 | 11.50–15.00 | 1 | 6380
...フルレンジは製品ページ参照。

技術仕様

• 材質：亜鉛めっき鋼 (ZCS)（本体）
• ねじ：DIN 558-4.6-A2F スイベルねじ、六角ベース
• 傾斜範囲：参照品番により 10°–13°（一部 M10 は 11.50–15.00 mm 表示あり）
• ロックねじ：Torx T20（最大トルク 3.4 Nm）
• ベース仕様：穴なしまたは床固定用 2穴（品番末尾 H）
• 最大荷重（目安）：約 6380 N（安全率を推奨）
• 調整：必ず無荷重で行うこと
• 用途：静的要素（滑走用途不可）
• 保護キャップ：LKB（LDPE） Ø 30 / 45 / 60 mm（色：黒、ナチュラル）
• 特注：その他長さ/ねじ、SS製ベース、アレンキー用六角穴等
• RoHS：準拠、UL94/IP：記載なし
• 寸法単位：ミリメートル
