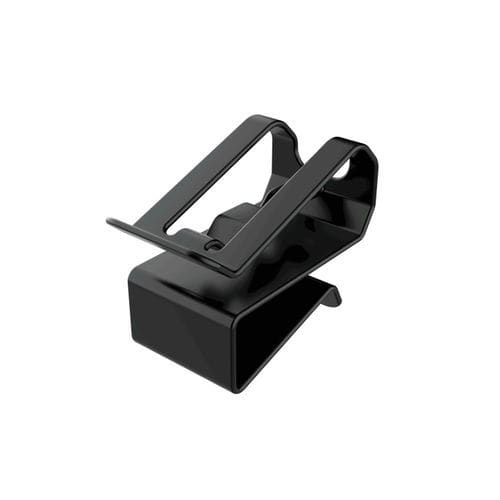

エッジクランプ SFF

製品概要
SFF ガラスパネル用エッジクリップは、ガラスパネル上で同一ケーブル2本を固定・ガイドするための部材です。AISI 304 ステンレス鋼に TPE コーティングを施して製造されており、機械的強度、耐食性、電気絶縁性を兼ね備え、ガラス面とケーブル被覆を保護します。

取り付けと取り外し

• 手で押し込んでラッチがかかるまで簡単に取り付けられます。
• 取り外しや位置変更はドライバーで行えます。

設計上の特徴

• 材質：AISI 304 ステンレス鋼（TPE コーティング）。
• ケーブルを傷つけない丸みを帯びたエッジ。
• 結束バンドやクランプと併用できるラッチ用スロット。
• 材厚：0.635 mm（耐久性を考慮）。

認証と評価

• c-UL-us 認証。
• RoHS 準拠。
• UL94：未指定。
• IP 等級：未指定。
• 認定使用寿命：最低 20 年。
• 使用温度範囲：-40 °C から +300 °C。

用途

• ガラス面を有する太陽光モジュール。
• 電気設備および制御盤。
• 海洋用途の設備。
• 通信機器。
• 整然とした安全で耐久性のあるケーブル配線が求められる産業機械。

バリエーション / 参考番号

• 参照 02012000310 — ケーブル範囲：5.10–7.60 mm — パネル厚：3.20–6.40 mm — C: 25.10 mm — B: 13.20 mm — H: 11.40 mm

仕様（技術情報）

• 型番：SFF。
• 材質：AISI 304 ステンレス鋼（TPE コーティング）。
• 同一ケーブル2本用。
• 材厚：0.635 mm。
• 認証：c-UL-us。
• RoHS：準拠。
• 使用温度：-40 °C 〜 +300 °C。
• 認定使用寿命：最低 20 年。
• 取り付け：手動圧入、ラッチ固定、取り外し/位置変更はドライバー使用。
• 丸みを帯びたエッジとラッチ用スロットにより、結束バンドやクランプで追加固定可能。
• 寸法はすべてミリメートル表示です。
