不特定パイプ保護 DCTU

push-fit光起電用途用

製品説明

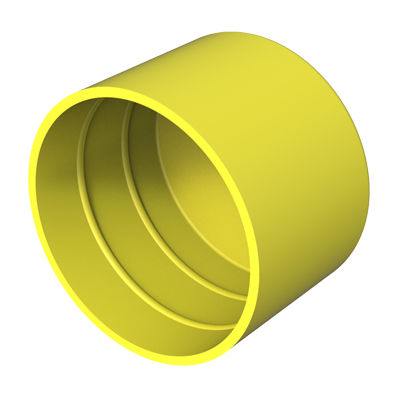

保護キャップ DCTU（BSP/GAS ねじおよび鋼管用）。保管や輸送時にねじ山および管端を埃・汚れ・衝撃から保護するために設計されています。内部のフィン（溝）形状により確実な嵌合を実現し、内部圧力の上昇を抑制します。圧力均衡用の通気孔付きの品番も一部用意されています。

認証 / 規格 / ドキュメント

• 図面（PDF）：利用可能（製品ページのダウンロードリンク）
• UL94：指定なし
• IP：指定なし
• RoHS：適合
• 寸法単位：ミリメートル
• メディア：製品レンダリング画像およびデモ動画（MP4）あり

品番一覧（品番 | d | H | BSP / GAS）
01500701060 | 4,00 | 22,00 | ·
01500701061 | 5,00 | 18,00 | ·
01500701062 | 6,00 | 18,00 | ·
01500701063 | 6,35 | 13,00 | ·
01500701064 | 7,00 | 18,60 | ·
01500701065 | 8,00 | 17,20 | ·
01500701066 | 9,60 | 14,00 | ·
01500701067 | 10,20 | 18,60 | 1/8 in
01500701068 | 11,00 | 19,00 | ·
01500701069 | 12,00 | 18,00 | ·
01500701070 | 12,70 | 19,00 | ·
01500701071 | 13,00 | 18,00 | ·
01500701072 | 13,70 | 18,00 | 1/4 in
01500701073 | 14,00 | 18,00 | ·
01500701074 | 15,00 | 19,00 | ·
01500701075 | 16,00 | 20,00 | ·
01500701076 | 17,20 | 20,00 | 3/8 in
01500701077 | 18,00 | 18,00 | ·
01500701078 | 19,00 | 20,00 | ·
01500701079 | 20,00 | 20,00 | ·
01500701080 | 21,30 | 20,00 | DN15 · 1/2 in
01500701081 | 22,00 | 21,00 | ·
01500701082 | 23,20 | 19,00 | ·
01500701083 | 24,00 | 18,00 | ·
01500701084 | 24,80 | 17,00 | ·
01500701085 | 25,00 | 80,00 | ·
01500701086 | 25,40 | 20,00 | ·
01500701087 | 26,00 | 18,00 | ·
01500701088 | 26,90 | 27,00 | DN20 · 3/4 in
01500600287 | 26,90 | 80,00 | ·
01500701089 | 28,00 | 22,00 | ·
01500701090 | 30,00 | 27,50 | ·
01500701091 | 31,80 | 27,00 | ·
01500701092 | 31,80 | 90,00 | ·
01500701093 | 33,70 | 23,00 | DN25 · 1 in
01500701094 | 35,00 | 27,00 | ·
01500701095 | 38,10 | 27,00 | ·
01500701096 | 38,10 | 90,00 | ·
01500701097 | 39,00 | 17,00 | ·
01500701098 | 40,00 | 27,00 | ·
01500701099 | 41,50 | 25,00 | ·
01500701100 | 42,40 | 32,00 | DN32 · 1 1/4 in

技術仕様

• Brand: ISC Plastic Parts
• 型番 / シリーズ: DCTU
• 用途: 鋼管および BSP/GAS ねじの保護キャップ
• 規格: ISO に準拠（寸法はミリメートル）
• 内部構造: フィン（溝）入りの内側で確実な嵌合と圧力上昇の低減
• オプション: 一部品番は通気孔あり
• RoHS: 適合
• 材料: 鋼管に合わせて設計（キャップ素材は明記なし）
• 寸法: 上記の品番表を参照（d と H は mm）
• ドキュメント: 2D 図面（PDF）および製品動画（MP4）あり
