製品概要

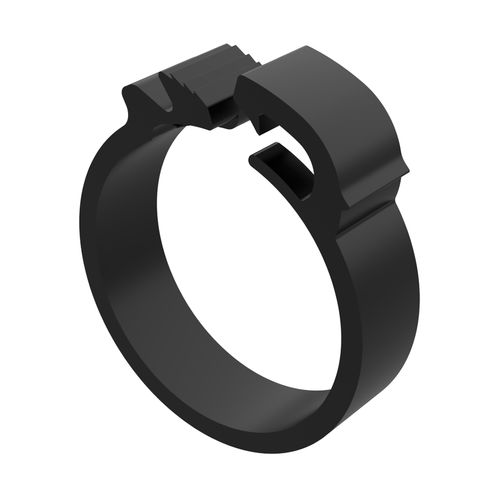

MAEホースクランプは生産ライン向けに設計され、クランプ周辺のスペースが限られる用途に適しています。ホース、チューブ、ケーブルを8.50～45.50 mmの径範囲で固定・確保し、漏れを防ぎ、十分な締め付け力を発揮します。高圧耐性：30 bar以上（ホースにより異なります）。

材料と適合性
標準材料：黒色PA66（ナイロン66）。難燃性：UL94 V2。使用温度（PA66）：最大125ºC。取り付け：クリック式（取り外し可能・再使用可）。RoHS：適合。IP：該当なし／表示なし。寸法単位：ミリメートル。

最小発注での対応材料

• PA66GF（ガラス繊維入りポリアミド66）— 最大150 ºCまで耐熱
• PP（ポリプロピレン）— 最大60 ºCまで耐熱

資料・メディア
2D図面：PDFあり。UL94分類：V2。ビデオ：あり。

バリエーション / 寸法
Reference | Cable Range (d) | A | B | H
04401200000 | 8.50 | 8.00 | 1.70 | 5.30
04401200001 | 8.70 | 8.00 | 1.70 | 5.30
04401200002 | 8.90 | 8.00 | 1.70 | 5.30
04401200003 | 9.20 | 8.00 | 1.70 | 5.30
04401200004 | 9.50 | 8.00 | 1.70 | 5.30
04401200005 | 10.00 | 8.00 | 1.70 | 5.30
04401200006 | 11.40 | 8.00 | 1.70 | 5.50
04401200007 | 12.00 | 8.00 | 1.70 | 5.60
04401200008 | 12.50 | 8.00 | 1.70 | 5.70
04401200009 | 12.70 | 8.00 | 1.70 | 5.80
04401200010 | 13.20 | 8.00 | 1.70 | 5.80
04401200011 | 13.70 | 8.00 | 1.70 | 5.80
04401200012 | 14.50 | 8.00 | 2.00 | 6.80
04401200013 | 14.60 | 8.00 | 2.00 | 6.80
04401200014 | 15.00 | 8.00 | 2.00 | 6.80
04401200015 | 15.70 | 8.00 | 2.00 | 6.80
04401200016 | 15.90 | 8.00 | 2.00 | 6.80
04401200017 | 16.50 | 8.00 | 2.00 | 6.80
04401200018 | 16.80 | 8.00 | 2.00 | 6.80
04401200019 | 17.10 | 8.00 | 2.00 | 6.80
04401200020 | 17.50 | 8.00 | 2.00 | 6.80
04401200021 | 17.60 | 8.00 | 2.00 | 6.80
04401200022 | 18.00 | 8.00 | 2.00 | 6.80
04401200023 | 18.50 | 8.00 | 2.00 | 6.80
04401200024 | 19.10 | 8.00 | 2.00 | 6.80
04401200025 | 19.60 | 8.00 | 2.00 | 6.80
04401200026 | 20.10 | 8.00 | 2.00 | 6.80
04401200027 | 20.80 | 8.00 | 2.00 | 6.80
04401200028 | 21.10 | 8.00 | 2.00 | 6.80
04401200029 | 22.00 | 8.00 | 2.00 | 6.80
04401200030 | 22.10 | 8.00 | 2.00 | 6.80
04401200031 | 22.60 | 8.00 | 2.00 | 6.80
04401200032 | 23.10 | 8.00 | 2.00 | 6.80
04401200033 | 23.60 | 8.00 | 2.00 | 6.80
04401200034 | 24.70 | 8.00 | 2.00 | 6.80
04401200035 | 25.80 | 8.00 | 2.00 | 6.80
04401200036 | 26.80 | 8.00 | 2.00 | 6.80
04401200037 | 28.00 | 8.00 | 2.00 | 6.80
04401200038 | 30.60 | 9.00 | 2.00 | 6.80
04401200039 | 31.40 | 9.00 | 2.00 | 6.80
04401200040 | 32.50 | 9.00 | 2.50 | 6.80
04401200041 | 36.50 | 9.00 | 2.50 | 6.80
04401200042 | 42.40 | 9.00 | 2.50 | 7.30
04401200043 | 43.30 | 9.00 | 2.50 | 7.30
04401200044 | 45.50 | 9.00 | 2.50 | 7.30

特性 / 技術仕様

• 型式：MAE
• ブランド：ISC Plastic Parts
• 標準材料：PA66（黒、ナイロン66）
• 代替材料（最小発注）：PA66GF（ガラス繊維入りPA66）、PP（ポリプロピレン）
• 使用温度：PA66で最大125ºC、PA66GFで最大150ºC、PPで最大60ºC
• 難燃性：UL94 V2
• RoHS：適合
• 対応外径範囲：8.50 mm～45.50 mm
• 耐圧性：>30 bar（使用ホースに依存）
• 取り付け方式：クリック式（取り外し可能／再使用可）
• 寸法単位：ミリメートル（上の参照表参照）
