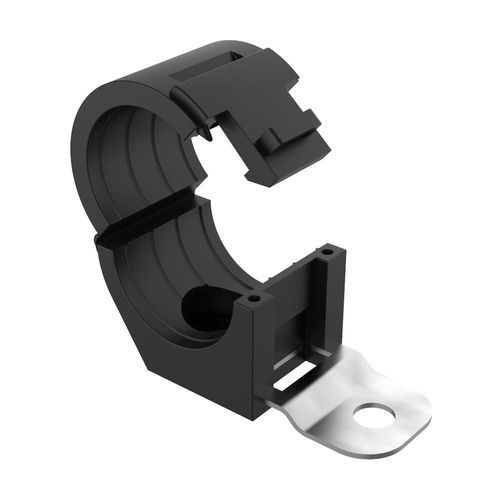

ステンレススチール製ケーブルクランプ ZAA

ナイロン製再使用可能光起電用途用

製品説明
ZAAシリーズのナイロンクランプは、ケーブルの取り回しに依存せずに取り付けできる取り外し可能な設計です。クランプは解除して外すことができ、設置や保守時のアクセスを容易にします。内径のリブは軸方向の保持力を高めます。

材料と適合性
本体：ナイロン（PA66）；耐熱温度：105º；難燃性：UL94 V2。取付プレート：スチール（S）；要望によりステンレススチール（SS）対応可。内部の追加取付穴により締め付け性が向上し、部品の回転を防ぎます。

用途

• 太陽光パネル構造の組立
• 各種ケーブル固定および保護用途

追加情報
RoHS：適合；IP：指定なし；寸法単位：ミリメートル；図面PDF：商品ページ参照；ビデオ：商品ページ参照。

寸法 / 参考番号
Reference | Maximum bundle diameter (d) | A | B | E | H | D
02001002005 | 38,10 | 38,10 | 20,80 | 48,30 | 57,40 | 10,40
02001002006 | 50,80 | 38,10 | 17,80 | 55,60 | 71,60 | 10,40
02001002007 | 76,20 | 38,10 | 20,80 | 68,10 | 97,30 | 10,40

技術仕様 / 仕様

• 型番：ZAA
• 材質：本体 ナイロン（PA66）；取付プレート スチール（S）；オプション ステンレススチール（SS）
• 耐熱温度：105º
• 難燃性：UL94 V2
• 内径のリブにより軸方向保持を提供
• 締付改善および回転防止のための内部追加取付穴
• 寸法単位：ミリメートル
• RoHS：適合
• IP等級：指定なし
• 利用可能な参考番号：02001002005、02001002006、02001002007
