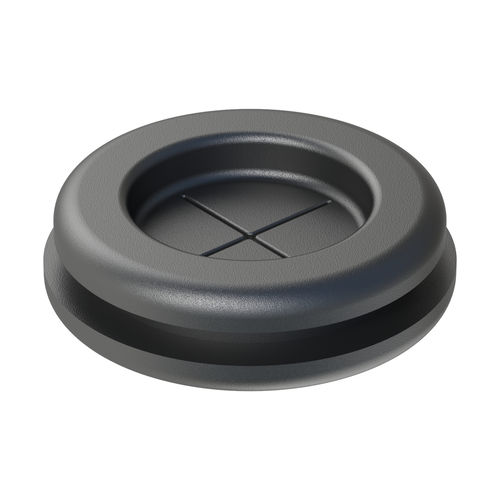

プラスチック製ケーブルグランド HYPAF

メートル光起電モジュール用

製品説明
当社の十字切り膜式ケーブルグランドは、金属パネルを貫通するケーブルの保護に適しています。取り付けは迅速かつ簡単です。材質バリエーション：PVC、TPE。寸法はミリメートルで表記されています。

材料と適合性

• PVCおよびTPE（難燃性：UL94-HB）
• RoHS：適合
• IP等級：未指定

寸法とドキュメント
寸法表示単位：ミリメートル
図面（PDF）：利用可能
ビデオ：利用可能

型番一覧
Reference | Hole size | Panel thickness | d | H | D1 | D2
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

特長 / 技術仕様

• メーカー：ISC Plastic Parts
• 型番：HYPAF
• タイプ：十字切り膜式ケーブルグランド
• 材質：PVC、TPE
• 難燃性：UL94-HB（PVC・TPEバリエーション）
• RoHS：適合
• IP等級：未指定
• 寸法単位：ミリメートル
• 型番別の穴径・パネル厚・寸法：上記の表を参照
• 図面（PDF）：利用可能
• ビデオ：利用可能
