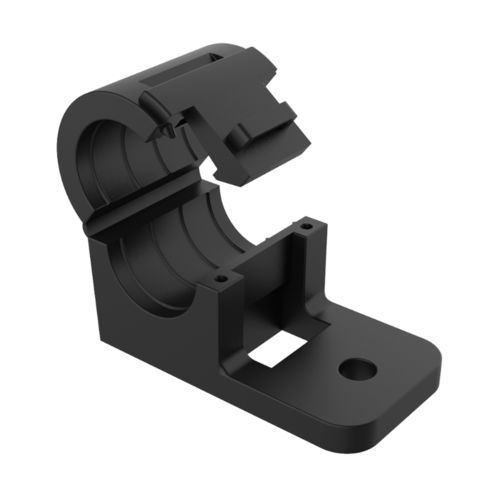

ナイロン製ケーブルクランプ ZAB

光起電用途用

製品説明
ZAB ケーブルクランプシリーズは、ケーブルの位置に依存しない取り付けを可能にする独自の設計が特徴です。材質は ナイロン（PA66）で、最大 105º の温度に耐え、難燃性は UL94 V2 に適合します。

機能

• 保守作業を容易にする解除（アンロック）およびリリース機構。
• 内径のリブが軸方向の保持を提供。
• ケーブルを予め位置決めすることなく取り付け可能で、組立作業を簡素化。

用途
太陽光発電構造をはじめ、工業用のケーブル管理・固定用途で広く使用されます。

認証／適合／補足情報

• UL94: V2 - V0 オプション記載
• RoHS: 適合
• IP 等級: 指定なし
• 寸法: ミリメートル表記
• 図面: 製品ページで PDF をダウンロード可能
• ビデオ: 製品動画あり

参照と寸法 (mm)
参照番号 | 最大束径 (d) | A | D | E | H
02001002010 | 9,70 | 25,40 | 5,10 | 22,10 | 23,60
02001002011 | 9,70 | 25,30 | 6,70 | 22,10 | 23,60
02001002012 | 12,70 | 25,40 | 5,10 | 25,00 | 26,90
02001002013 | 12,70 | 25,40 | 6,90 | 25,00 | 26,90
02001002014 | 16,00 | 25,40 | 5,10 | 26,40 | 29,70
02001002015 | 16,00 | 25,40 | 6,90 | 26,40 | 29,70
02001002016 | 19,10 | 31,80 | 6,90 | 30,70 | 33,00
02001002017 | 19,10 | 31,80 | 8,40 | 30,70 | 33,00
02001002018 | 22,40 | 31,80 | 6,90 | 32,30 | 35,80
02001002019 | 22,40 | 31,80 | 8,40 | 32,30 | 35,80
02001002020 | 25,40 | 31,80 | 6,90 | 34,50 | 39,10
02001002021 | 25,40 | 31,80 | 8,40 | 34,50 | 39,10

特性 / 技術仕様

• ブランド: ISC Plastic Parts
• 型番: ZAB
• 材質: ナイロン (PA66)
• 最大使用温度: 105º
• 難燃性: UL94 V2（V0 オプション記載）
• RoHS: 適合
• IP 等級: 指定なし
• 設計特徴: 保守用の解除・リリース機構、軸方向保持用の内リブ
• 代表的な用途: 太陽光発電構造およびケーブル固定・保護
• 寸法: 参照テーブルを参照（mm）
• 製品資料: 2D 図面（PDF）および製品ビデオあり
