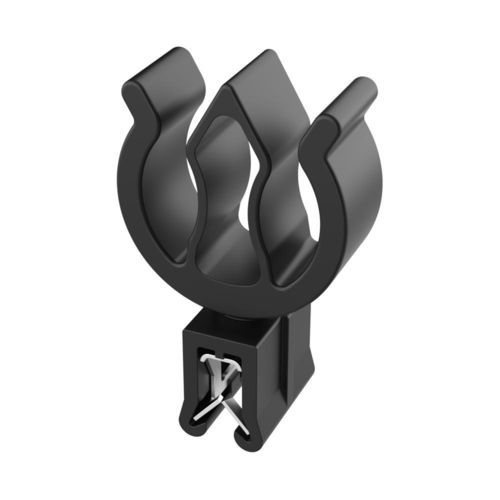

ステンレススチール製ケーブルクランプ SFV

プラスチック製ナイロン製スナップ式

製品概要
SFVクリップは厚さ1～3mmのパネル（太陽電池モジュールのフレームに一般的）に取付可能で、取付穴を必要とせず確実に固定します。

機能
エッジに押し込む方式により、迅速な取り付けと高い軸方向保持力を発揮します。プラスチックのケーブルガイドはケーブルをアルミフレームから絶縁し、UL 3741に対応します。ケーブルは指先の圧力で挿入でき、両方のケーブル室が埋まると保持力が増加します。

主な特長

• パネル厚さ：1～3 mm
• ケーブル容量：最大2本 Ø5.8～8.0 mm
• 金属クリップ材料：304ステンレス
• 本体材料：黒色耐熱・耐UV安定化ナイロン
• 温度範囲：ナイロン 0°C～85°C / 金属クリップ -40°C～300°C
• ナイロン難燃性：UL 94 V-2
• RoHS：準拠
• IP：未指定
• 単位：ミリメートル

参照表
参照 | ケーブル範囲 (d) | パネル厚さ | D | B | L | H | C
02012000372 | 5.8～8.0 | 1.00～3.00 | 35.60 | 9.70 | 22.10 | 23.60 | 13.50

仕様

• 型番：SFV
• 取り付け：エッジ押し込み取付、取付穴不要
• 適合パネル厚さ：1～3 mm
• ケーブル容量：最大2本 Ø5.8～8.0 mm
• 金属部品：304ステンレス製クリップ
• 本体材料：黒色耐熱・耐UV安定化ナイロン
• 温度制限：ナイロン 0°C～85°C；金属クリップ -40°C～300°C
• 難燃性等級（ナイロン）：UL 94 V-2
• 適用規格：UL 3741（アルミフレームからのケーブル絶縁）
• 測定単位：ミリメートル
