プラスチック製ケーブルクランプ WAC

光起電用途用

製品概要

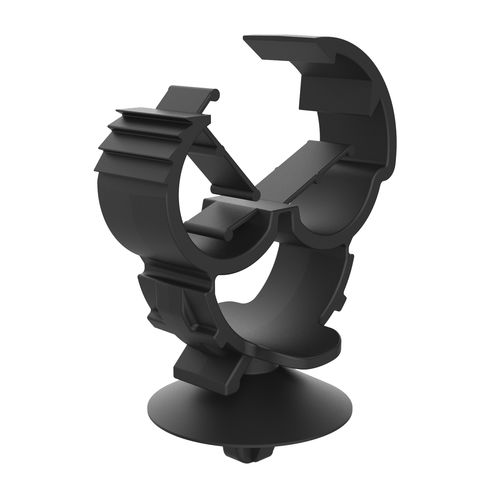

パネルまたはシートの穴に挿入して固定するためのユニバーサルアンカー付きケーブル／チューブ用クリップクランプです。革新的な自己閉鎖式機構を備えており、ケーブルを配置した後に圧力を加えると自動で閉じてケーブルを中央に保持・固定するため、施工時間を短縮できます。幅広いチューブ／ケーブル径に対応します。

規格と適合
UL94：利用不可
IP：利用不可
RoHS：適合
寸法の単位：ミリメートル

表：参照番号と寸法（単位：ミリメートル）
ヘッダー：参照 | パネル穴径 | パネル厚さ | チューブ径 | B | C | H | A | H1 | 詳細
02800120001 | 6,35〜6,70 | 0,50〜2,00 | 6〜12 | 24,00 | 18,00 | 37,10 | 6,70 | 13,00〜20,00 |
02800120002 | 6,35〜6,70 | 0,50〜3,00 | 11〜18 | 32,00 | 20,00 | 48,50 | 6,70 | 21,00〜27,00 |
02800120003 | 6,70 | 0,70〜3,00 | 3〜16 | 22,60 | 10,00 | 44,60 | 5,70 | _ |
02800120004 | 6,30〜6,70 | 0,70〜3,00 | 17〜24 | 33,00 | 21,00 | 52,00 | 7,20 | 21,00〜28,00 |

メディア
図面（2D）利用可能（製品ページからPDFダウンロード）。
製品動画あり。

特長 / 技術仕様

• 型番：WAC
• タイプ：パネル／シート挿入用のユニバーサルアンカー付きクリップ／クランプ
• アンカー：パネル／シートの穴に挿入して固定可能なユニバーサルアンカー
• 動作：自己閉鎖式 — ケーブルを位置決めし、圧力で自動的に閉じて固定
• 施工上の利点：自己閉鎖設計により施工時間を短縮
• 適合性：参照別のチューブ／ケーブル径は表を参照（幅広い径に対応）
• 規格：RoHS適合、UL94およびIPは指定なし
• 寸法単位：ミリメートル
• 利用可能な参照と主な寸法：表を参照（02800120001、02800120002、02800120003、02800120004）
• メーカー：ISC Plastic Parts
