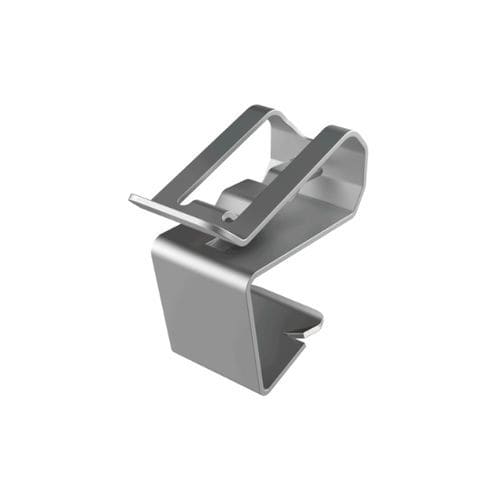

ケーブルクリップ SFE

太陽光発電ステンレススチール製ルーティング

製品説明
SFEパネルエッジクリップは、産業用途および再生可能エネルギー設備で同径ケーブル2本を保持・誘導するために設計されています。材料はAISI 304ステンレス鋼、厚さ0.635 mmで、優れた機械的強度と耐食性を備えています。フレームレスの太陽光モジュール向けに設計されており、パネルのエッジに直接手動で押し込んで取り付け、ロッキングタブで固定されます。取り外しや位置変更はドライバーで可能です。角は丸く処理されておりケーブル被覆を保護し、形状により安定した固定を実現します。使用温度範囲は-40 °C〜+300 °C、最小使用寿命は20年です。

適用例

• フレームレス太陽光モジュール
• 電気システム
• 海洋設備
• 通信機器
• 産業用機械
• 制御盤

適合性と書類

• RoHS：適合
• UL94：未指定
• IP：未指定
• 寸法表示単位：ミリメートル
• 図面：あり（2D）
• ビデオ：あり

品番と寸法
品番 | ケーブル範囲 (d) | パネル幅範囲 (C) | 最大パネル厚 (T) | 最小深さ (L) | C | B | H | h
02012000307 | 5,10〜8,40 | 13,00〜15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10〜8,40 | 15,30〜16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10〜8,40 | 16,80〜18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

特性 / 技術仕様

• 型式：SFE
• 材質：AISI 304 ステンレス鋼
• 同径ケーブル2本用に設計
• 取付方法：手動圧入、ロッキングタブ、ドライバーで取り外し可能
• 厚さ：0.635 mm
• 最小使用寿命：20年
• 使用温度：-40 °C〜+300 °C
• RoHS：適合
• 寸法単位：ミリメートル
• 入手可能な品番：02012000307、02012000308、02012000309
