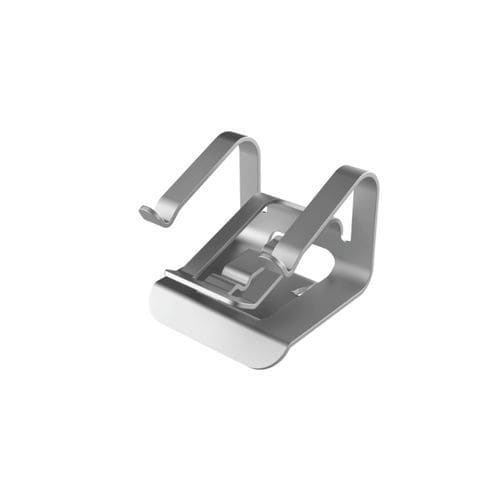

ステンレススチール製ケーブルクランプ SFI

スナップ式再使用可能耐腐食性

説明
SFIパネル端クリップは、4本の同径ケーブルをコンパクトに固定・誘導する製品で、産業および再生可能エネルギー用途におけるスペース効率の高いケーブル管理を実現します。材質はAISI 410ステンレスで、優れた機械的強度と耐食性を備え、長期にわたって安定した性能を提供します。

設計と用途

• 同種の4本用バージョンと比べて小型でコンパクトな設計によりフレームスペースを最適化します。
• 導体径Ø6.6〜8.4 mmのケーブル4本を上下に2本ずつ配置し、パネル端の占有面積を最小化します。
• フレーム端が狭い（10 mm）場合に対応する短いロッキングタブを採用し、薄型フォトボルタイクスモジュールへの組み込みを可能にします。
• 面取りされたエッジによりケーブル被覆を損傷しにくく、長期にわたる安全な固定を確保します。

取り付けとメンテナンス

• 手で押し込むだけの簡単な取り付けで、タブにより確実にロックされます。
• 取り外しや再配置はドライバーで容易に行えます。

適合性と耐久性

• 板厚：0.635 mm、市場の一般的な製品より厚みがあります。
• 保証最短使用寿命：20年。
• 認証：c-UL-us。
• 使用温度範囲：-40 °C〜+300 °C。
• RoHS準拠。

適用分野

• 太陽光モジュール
• 電気システム・制御盤
• 海洋設備
• 通信設備
• 産業用機械
• モビリティ関連

技術表
品番 | ケーブル範囲 (d) | パネル厚 | 最小深さ (L) | C | B | H
02012000314 | 6.60 to 8.40 | 0.80 to 2.00 | 10.00 | 21.80 | 22.90 | 17.80

追加情報
図面PDFあり。寸法はミリメートル表示。製品を示すビデオあり。

特性 / 技術仕様

• モデル：SFI
• 品番：02012000314
• 材質：AISI 410 ステンレス
• ケーブル範囲 (d)：6.6 – 8.4 mm
• 対応パネル厚：0.80 – 2.00 mm
• 最小深さ (L)：10.00 mm
• 寸法：C = 21.80 mm、B = 22.90 mm、H = 17.80 mm
• クリップ厚：0.635 mm
• フレーム端10 mm対応の短いロッキングタブ
• 最短使用寿命：20年
• 認証：c-UL-us
• 使用温度：-40 °C〜+300 °C
• RoHS：準拠
• 代表的な用途：太陽光モジュール、電気盤、海洋、通信、産業機械、モビリティ
