機器用脚 MFDD

太陽光発電スチール製調整可能

製品説明

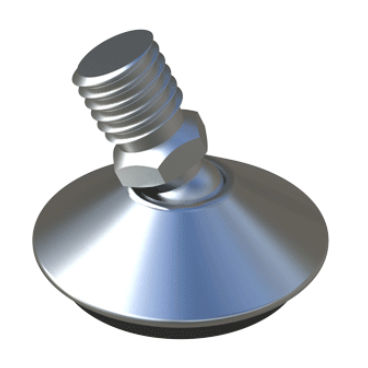

MFDDはスチールカバーを備えた傾斜可能な調整脚です。M10のメートルねじを持ち、高さ調整と最大24ºの角度補正を実現します。複数の長さ・外径で産業用途に対応します。

適合・書類
図面PDF：製品ページよりダウンロード可能。UL94：未指定。IP：未指定。RoHS：適合。寸法単位：ミリメートル。

動画
製品の詳細や取付けを示すMP4動画が利用可能です。

品番と寸法
品番 | メートルねじ (M) | L | D | H | 最大傾斜角 (W)
00900101334 | M10 | 10.00 | 33.20 | 12.00 | 24º
00900101335 | M10 | 10.00 | 50.00 | 15.20 | 24º
00900101336 | M10 | 20.00 | 33.20 | 12.00 | 24º
00900101337 | M10 | 20.00 | 50.00 | 15.70 | 24º
00900101338 | M10 | 30.00 | 33.20 | 12.00 | 24º
00900101339 | M10 | 30.00 | 50.00 | 15.70 | 24º

関連ファミリー

• MNI（可動・傾斜なしの固定バージョン）
• 関連ファミリー／インサートの例：LJMZ、LJMSZ、LJRS、JTPU、LJM、JTPO、LJMO、JTPOA

特長／技術仕様

• シリーズ：MFDD
• 呼称：スチールカバー付き傾斜可能調整脚
• カバー：スチール
• メートルねじ：M10（全品番）
• 利用可能品番：00900101334、00900101335、00900101336、00900101337、00900101338、00900101339
• 寸法例：L = 10.00 / 20.00 / 30.00 mm、D = 33.20 / 50.00 mm、H ≈ 12.00 / 15.20 / 15.70 mm
• 最大傾斜角：24º
• RoHS：適合
• UL94：未指定
• IP：未指定
• 単位：ミリメートル
