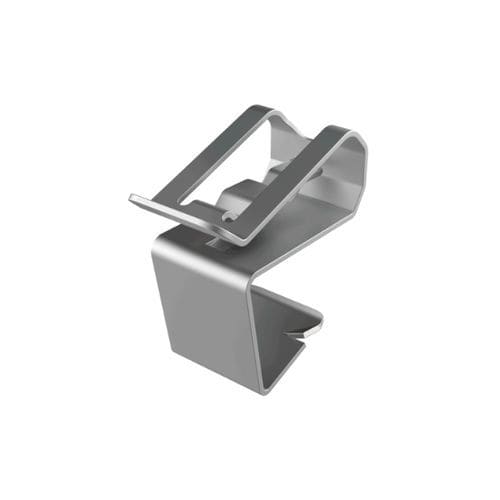

ケーブルクリップ SFA

太陽光発電ステンレススチール製ルーティング

製品説明
SFAのパネルエッジクリップは同径ケーブル2本を固定・誘導する部品で、産業用途や再生可能エネルギー分野におけるケーブルの整備配線を実現します。材質はAISI 304またはAISI 316のステンレス鋼で、耐食性が求められる海洋環境などに適しています。

取り付けと取り扱い
取り付けは手で押し込むだけで行え、内蔵のロッキングタブでパネル端に確実に固定されます。取り外しや位置変更はドライバー1本で可能で、特殊工具は不要です。エッジは丸加工されており、ケーブル被覆を傷つけにくい設計です。タブにスロットがあるバージョンは、結束バンドやクランプを併用して追加固定ができます。

性能と認証
板厚0.635 mmにより、一般的な市場基準を上回る強度を持ち、少なくとも20年の認定耐用年数があります。c-UL-usの認証を取得し、RoHSに準拠しています。使用温度範囲は-40 °C～+300 °Cで、過酷な条件下での使用が可能です。リファレンス02012000300は非常に狭いフレーム端用に設計されています。

リファレンスと寸法（ミリメートル）
Reference | Cable range (d) | Panel thickness | Min. depth (L) | C | B | H
02012000300 | 5.10 to 7.60 | 0.64 to 2.36 | 10.00 | 24.60 | 12.70 | 9.90
02012000301 | 5.10 to 7.60 | 1.40 to 3.20 | 14.20 | 25.40 | 12.70 | 9.90
02012000302 | 5.10 to 7.60 | 2.30 to 6.40 | 14.20 | 25.40 | 12.70 | 10.40

追加製品情報

• 材質：AISI 304またはAISI 316ステンレス鋼
• 板厚：0.635 mm
• 認定耐用年数：最低20年
• 承認：c-UL-us
• 適合：RoHS
• 使用温度：-40 °C～+300 °C
• 寸法表示：ミリメートル
• 取り付け：手圧による取り付け；ロッキングタブ；取り外し/位置変更にはドライバーが必要
• 特徴：被覆保護のための丸形エッジ；結束バンド/クランプ用オプションスロット
• 主な用途：太陽光モジュール、電気システム、制御盤、海洋設備、産業用機械、通信機器、モビリティソリューション
