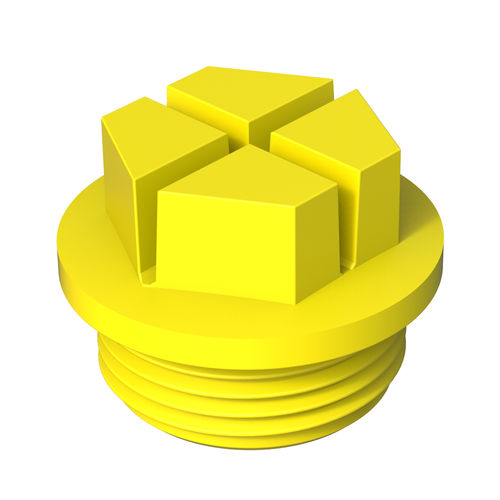

円筒栓 DTRU

ねじ式ナイロン6PA6

製品説明
表面処理や輸送時における油圧・空圧機器の内部ねじ（めねじ）を保護するために設計されたねじ式プラグ。メートルねじおよびGAS/BSPねじに対応。高温用途にはPA6材を推奨（最大80°C）。一部品番はOリング付で納入可能で、密封性を確保します。

規格・適合
図面（PDF）：利用可能
UL94：利用不可
IP：未指定
RoHS：適合
寸法単位：ミリメートル
ビデオ：利用可能

バリエーション（表）
Reference | Suitable for | D | H1 | H2 | L | SW | Thread Type
01500740001 | M10 x 1,00 | 14,00 | 5,50 | 11,50 | 17,00 | 10 | M
01500740056 | M33 x 2,00 | 39,60 | 11,50 | 15,60 | 27,10 | 27 | M
01500740057 | M42 x 2,00 | 49,80 | 11,50 | 16,60 | 28,10 | 36 | M
01500740063 | 1 in | 39,70 | 13,60 | 15,80 | 29,40 | 27 | GAS/BSP
01500740064 | 1 · 1/4 in | 49,80 | 13,50 | 17,80 | 31,30 | 36 | GAS/BSP
01500740065 | 1 · 1/2 in | 55,40 | 13,50 | 16,50 | 30,00 | 41 | GAS/BSP
01500740066 | 2 in | 68,20 | 13,50 | 16,60 | 30,10 | 55 | GAS/BSP

特長 / 技術仕様

• 用途：表面処理および輸送時の油圧・空圧部品の内部ねじ保護
• 推奨材料：高温用途向けにPA6（最大80°C）
• 密封オプション：一部品番でOリング付が可能
• RoHS：適合
• UL94：未指定 / 利用不可
• 保護等級（IP）：未指定
• 寸法単位：ミリメートル
• モデル / ファミリー：DTRU
• 利用可能なバリエーション：上記のリファレンス表を参照
• 資料・メディア：2D図面（PDF）、レンダリング、製品動画あり
