ステンレススチール製ケーブルクランプ SFH

再使用可能耐腐食性光起電用途用

説明

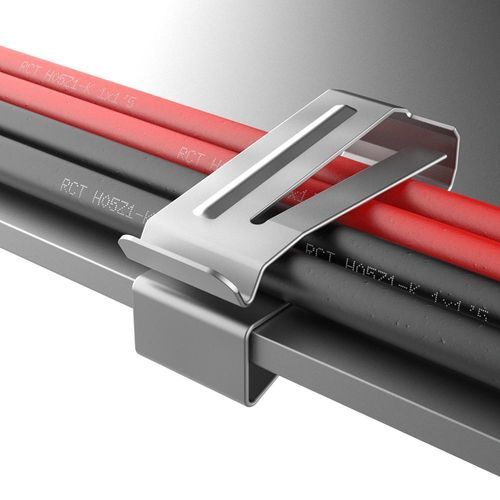

SFH パネルエッジクリップは、同径のケーブル4本を平行に固定・誘導するための部材で、産業設備、太陽光発電、船舶などでのコンパクトで安全なケーブル配線に適します。材質は熱処理された AISI 410 ステンレスで、要求の厳しい環境でも高い機械的強度と耐食性を発揮します。

ケーブル容量と取り付け
本モデルは最大4本のケーブルを収容可能で、各ケーブル径は Ø5.1–7.6 mm です。取り付けは手押しで行い、ラッチでパネル縁に確実に固定されます。取り外しや再配置はドライバーで行えます。ラッチには結束バンドやクランプを通す追加スロットがあり、固定を補強できます。エッジは丸め加工されており、ケーブル被覆を損なわない構造です。

材料、耐久性および認証
材質：熱処理 AISI 410 ステンレス。クリップ厚さ：0.508 mm。最小使用寿命：20 年。認証・適合：UL、c-UL-us、DFARS。RoHS：適合。使用温度範囲：-40 °C～+300 °C。UL94、IP 等級：未指定。寸法はミリメートル表記です。

適用分野

• 太陽光モジュール（PV）
• 制御盤
• 電気システム
• 通信機器
• 船舶設備
• 産業機械
• モビリティソリューション

製品番号と寸法
Reference | Cable range (d) | Panel thickness | C | B | H
02012000312 | 5.10 to 7.60 | 1.40 to 3.20 | 33.80 | 12.70 | 9.10
02012000313 | 5.10 to 7.60 | 3.20 to 6.40 | 33.80 | 12.70 | 9.10

仕様 / 技術情報

• Brand: ISC Plastic Parts
• Commercial denomination (model): SFH
• Material: heat‑treated AISI 410 stainless steel
• Clip thickness: 0.508 mm
• Cable capacity: up to 4 parallel homogeneous cables
• Cable diameter range: Ø 5.1 – 7.6 mm each
• Panel thickness options: 1.40–3.20 mm (ref 02012000312); 3.20–6.40 mm (ref 02012000313)
• Dimension C: 33.80 mm
• Dimension B: 12.70 mm
• Dimension H: 9.10 mm
• Installation: manual pressure; removal with screwdriver
• Locking: locking tab with additional slot for cable ties/clamps
• Edge finish: rounded edges to protect cable insulation
• Minimum service life: 20 years
• Certifications: UL, c-UL-us; DFARS compliant
• RoHS: compliant
• Operating temperature range: -40 °C to +300 °C
• Measures unit: millimeters
