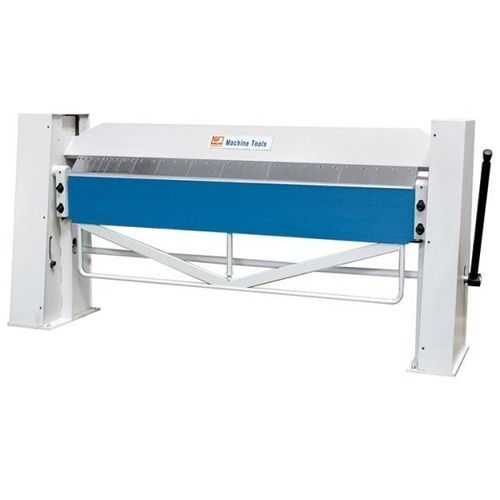

板金用折りたたみ機 SBS E 2020/2,0

手動セグメント

説明
SBS Eシリーズの手動折曲機は、重厚な構造の手動式板金折り機で、長尺板金の折り曲げ（モデルにより最大3,000 mmまで）を目的に設計されています。調整可能な角度ストップにより、小ロットでの繰り返し角度の成形が可能です。

ハイライト

• モデルに応じた大きな折り長さ
• 柔軟な折り構成を可能にする分割式上型
• 内蔵の手動曲げ補正機構
• 繰り返し可能な角度のための調整式角度ストップ
• 直感的な手動操作

標準装備

• 分割式シャープノーズ上型
• 取扱説明書

オプション

• 手動リアゲージ（オプション）

技術表

作業領域
作業長さ: 2,020 mm
板厚（最大）- 400 N/mm²: 2 mm
作業高さ: 920 mm

上型
ストローク: 120 mm

曲げ型
最大曲げ角度: 135°
A軸の調整範囲: 15 mm

寸法と重量
外形寸法（長さ x 幅 x 高さ）: 2.8 m x 0.85 m x 1.3 m
重量: 1,025 kg

注意 / 追加の製品情報

• 個別に取り外し可能なセグメントを備えた硬化分割式上型により、バスケット（槽）の全側面の曲げが可能です。
• 頑丈な構造により、高精度で長期の手動運用に適しています。
• 調整式角度ストップにより、同一角度での小ロット生産が可能です。

caractéristiques / spécifications techniques

• 作業長さ: 2,020 mm
• 最大板厚（400 N/mm²）: 2 mm
• 作業高さ: 920 mm
• 上型ストローク: 120 mm
• 最大曲げ角度: 135°
• A軸調整範囲: 15 mm
• 外形寸法: 2.8 m x 0.85 m x 1.3 m
• 重量: 1,025 kg
• 分割式硬化上型（取り外し可能なセグメント）
• 内蔵の手動曲げ補正
• 調整式角度ストップ
