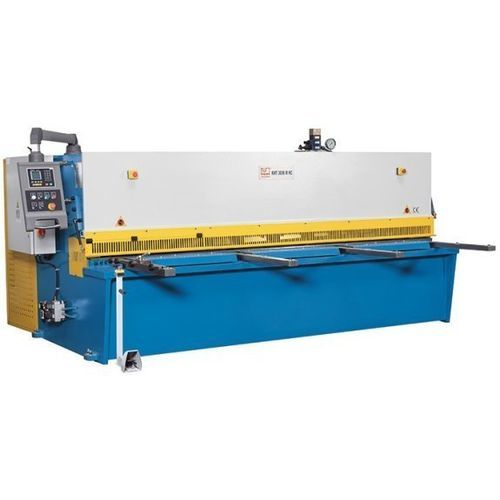

油圧式せん断機 KHT 2006 M NC

プレートギロチン式スイングビーム

概要
KHT 2006 M NC は、工作機械本体に固定されたピボットベアリングで切断ビームを案内するスイングビーム構造の油圧ギロチンシャーです。上刃と下刃の噛み込みを防ぎ、直線的で安定した切断を実現します。堅牢なリアストッパーは ESTUN E21 NC コントローラで正確に位置決めされます。

主な特長

• 正確な位置決めが可能な ESTUN E21 NC コントロール
• プリロード付ボールねじのリアストッパー
• 板材用空気式ホールドアップ機構
• ステンレス鋼にも対応する上刃・下刃
• 調整可能な角度ストッパー

作業領域（技術データ）
作業長さ：2000 mm
作業長さ（挿入深さ 750 mm）：1900 mm
喉深さ：150 mm
切断角：1.5°
ストローク毎分：20 H/min
ホールドダウン数：9 ポジション
ホールドダウン能力：14 t
テーブル寸法：2270 mm x 400 mm x 800 mm

リアストッパー
後端ストッパー：1000 mm
X軸早送り速度：2280 mm/min

前方支持アーム
支持アーム数：3 ポジション
支持アーム長さ：1000 mm

切断能力
板厚（最大）– 450 N/mm²：6 mm
板厚（最小）– 400 N/mm²：0.6 mm
板厚（最大）– 700 N/mm²：4 mm
板厚（最小）– 700 N/mm²：0.6 mm

駆動容量
主軸モーター出力：7.5 kW
油圧タンク容量：190 l

寸法・重量
外形寸法（長さ x 幅 x 高さ）：2.5 m x 2.15 m x 1.9 m
重量：4,500 kg

製品詳細

• マシンフレーム：応力除去処理された重厚な溶接鋼構造のスイングビーム設計。切断ビームはスイング運動を行い、切断後に上下刃間のクリアランスが自動的に回復します。これによりねじれの少ない切断、ワークの放出性向上、刃寿命延長が得られます。
• ワークサポート：ローラーボールを備えた大型作業テーブルと剛性のある調整可能な角度ストッパーにより、安全で容易な板材の整列が可能です。長く頑丈な支持アームが大判板材を確実に支持します。
• 油圧システム：信頼性が高く、メンテナンス性に優れた油圧システム。切断時は油圧式ホールドダウンが切断線付近で板材を確実に押さえます。
• バックゲージ：過酷な生産環境にも適した堅牢なバックゲージシステム。プリロード付きボールねじは保護カバー内に収められています。
• 装備：ESTUN E21 NC により単発切断・プログラム運転ともに正確なバックゲージ位置決めが可能。携帯式フットペダル（非常停止付）で操作。切断線はシャドウグラフで表示。刃はステンレス加工対応。
• 安全：切断線の視認性向上のために全長指ガード（最大 1,000 mm 折りたたみ式）を装備。安全仕様は CE 規格に準拠。リア側の作業領域はライトバリアで保護。

技術仕様

• 型式：KHT 2006 M NC
• 作業長さ：2000 mm
• 喉深さ：150 mm
• 切断角：1.5°
• ストローク：20 H/min
• ホールドダウン能力：14 t
• テーブル寸法：2270 x 400 x 800 mm
• リアストッパー：1000 mm
• X軸送り速度：2280 mm/min
• 支持アーム：3 ポジション、長さ 1000 mm
• 切断能力：最大 6 mm @450 N/mm²；最大 4 mm @700 N/mm²；最小厚さ 0.6 mm
• 主モーター：7.5 kW
• 油圧タンク容量：190 l
• 外形寸法（L x W x H）：2.5 m x 2.15 m x 1.9 m
• 重量：4,500 kg
