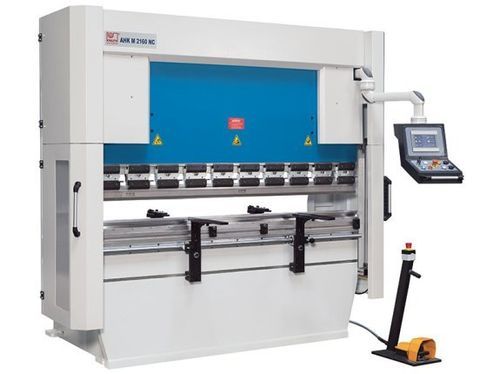

油圧式プレスブレーキ AHK M 1540

NC精密

製品説明
AHK Mシリーズは、CNCプレスブレーキに代わる、モダンで経済的なNCソリューションです。CNCプログラミングを最小限にしたい現場向けに設計され、最新の安全基準に対応しています。X・R軸のバックゲージやシリンダーの深さストップはタッチスクリーンで直接設定でき、曲げシーケンスをNC制御に保存して自動運転が可能です。繰り返し生産される材料や形状の部品に適しています。

特長

• 応力除去処理された溶接鋼構造
• 角度の直接入力で短時間のセットアップ
• タッチスクリーンHMIを備えたNC制御
• X・R軸を備えたモータ駆動バックゲージ
• European Styleのセグメント式上型

機械フレームと上型

• 高精度で応力除去された溶接鋼フレーム、剛性の高い曲げビーム、両側に配置された油圧シリンダ
• 大きなスロートと狭いテーブルにより複雑な曲げシーケンスでも作業スペースを確保

油圧

• 120 lのタンクを備えた油圧ユニットをフレーム上部に配置し、省スペース化と剛性向上を実現
• 両シリンダの深さストップを結ぶねじり軸により上ビームの正確な位置決めを実現

前部支持アーム

• 高さ調整可能で堅牢な支持アームがワークの取り扱いを支援
• 支持面のストップリッジによりワークのアライメントが容易

曲げ工具

• Promecam工具取付けで幅広い曲げ工具に対応
• 手動のクイッククランプで工具交換時間を短縮
• 標準で下型は4Vセグメントを装備し広範なワークに対応

安全性と生産性

• 最新のCE規格に基づく安全設計
• 作業領域を保護するライトカーテンなどの光学的保護装置

制御

• 機能を整理して表示する分かりやすいタッチスクリーンHMI
• 希望の曲げ角を直接入力して素早くセットアップ可能
• 板厚と登録された工具データに基づき、NC制御が自動で深さストップ位置を算出
• 操作モード：手動（全軸モータ位置決め）、半自動（入力値へ自動移動）、自動（プログラム実行）
• 最大500件のプログラムを内部メモリに保存可能。USBおよびネットワーク経由でのバックアップとインポート対応

バックゲージ

• 高い位置安定性と加工精度を実現するNC制御バックゲージ
• 大径のプレロード付きボールねじとリニアガイドで低メンテナンス
• 精密なストップ高さ調整が可能なR軸モータ駆動
• スムーズなリニアガイド上でのバックゲージフィンガーの横方向位置決め

仕様 / 技術データ

• 型式: AHK M 1540 NC
• 種別: プレスブレーキ
• 押付力: 40 t
• 曲げ長さ: 1550 mm
• 支柱間距離: 1260 mm
• スロート深さ: 320 mm
• ストローク: 160 mm
• 開口: 380 mm
• テーブル幅: 100 mm
• X軸移動量: 600 mm
• R軸移動量: 140 mm
• 曲げ速度: 10 mm/s
• 早送り速度: 80 mm/s
• 戻り速度: 60 mm/s
• 主軸動力: 5.5 kW
• X軸動力: 0.75 kW
• R軸動力: 0.25 kW
• 油圧タンク容量: 120 l
• 外形寸法 (L x W x H): 2 m x 1.6 m x 2.23 m
• 重量: 3450 kg
