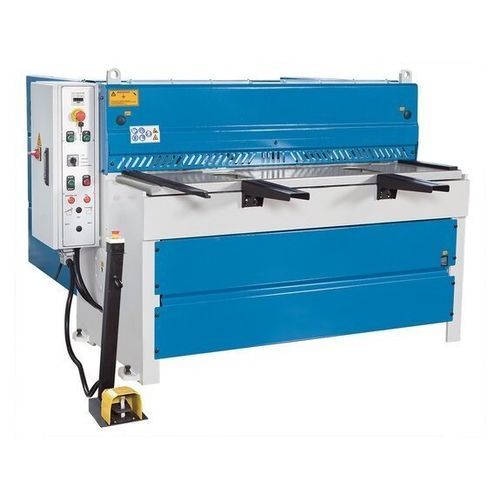

電動せん断機 KMT M 2003

プレートギロチン式電動式

概要
KMT M 2003 は、スライディングブロックガイドと手動で位置決めするリアゲージを備えた、産業用のモーター式ギロチンシャー（板金用断裁機）です。

特長

• スライディングブロックガイドを備えた溶接鋼製フレーム
• ステンレス鋼用カッターを標準装備
• 上刃は両面使用可能、下刃は複数切削面
• 移動量表示付手動リアゲージ（750 mm）
• 作業領域はライトカーテンで保護

製品詳細
機械本体と駆動系

• 非常に剛性の高い全溶接鋼フレームとスライディングブロックガイドを採用し、精度の高いクリーンな切断を実現
• ステンレス用の特殊刃を標準装備
• 上刃はリバーシブル、下刃は4つの切刃を持つ
• 連続式ホールドダウンが切断ライン直前で板材を固定

材料支持

• 切断ラインに対して正確に整列させるための剛性のある側方角度ストッパー
• 大判板を確実に保持する堅牢なサポートアーム（2ポジション、450 mm）
• ワークハンドリングを容易にする広いサポートテーブル

人間工学設計

• ライン照明用の明るいLEDがマーキングラインに明瞭な影をつくる
• 機械カバーの設計により上方からの俯瞰が可能で正確なワーク位置合わせが可能
• 切断カウンターを内蔵
• 給脂ポイントおよび調整用ねじは点検・保守がしやすい位置に配置

リアゲージ（後部ストッパー）

• ハンドホイールで手動位置決め
• アナログの目盛りで正確な位置決めが可能で稼働停止を低減
• リアゲージ周辺の作業領域はアクセス可能でライトカーテンにより保護

標準装備

• 750 mm 手動リアゲージ
• 切断カウンター
• 切断ライン照明およびシャドウライト
• 指保護ガード
• フォトセル付きリア安全カバー（ライトカーテン）
• 下刃 2 刃面 / 上刃 4 刃面
• 非常停止スイッチ付フットスイッチ
• T溝付きスクエアリングアーム、ストッパー、定規
• 前方シートホルディングアーム（角形ソリッドタイプ）
• 取扱説明書

オプション

• リアへの戻り用空気式シートサポートシステム
• リアゲージNC制御（750 mm BRL）
• リアゲージNC制御（1000 mm BRL）
• 切断長 2000 mm 用の追加刃セット
• 0–180° 角度切断装置

技術仕様（表）
作業領域
作業長さ: 2060 mm
切断角: 1.3°
作業テーブル高さ: 810 mm
作業テーブル奥行: 390 mm
サポートアーム数: 2 ポジション
サポートアーム長: 450 mm
ストローク数（毎分）: 35 H/min

リアゲージ
後部ストッパー: 750 mm

切断能力
板厚（最小） - 450 N/mm²: 0.25 mm
板厚（最大） - 450 N/mm²: 3 mm
板厚（最大） - 700 N/mm²: 1.5 mm

駆動力
主駆動モーター: 4 kW

寸法・重量
外形寸法（L x W x H）: 2.65 m x 2.10 m x 1.26 m
重量: 1,750 kg

仕様 / 技術データ

• 型式: KMT M 2003
• 作業長さ: 2060 mm
• 切断角: 1.3°
• テーブル高さ: 810 mm
• テーブル深さ: 390 mm
• サポートアーム: 2 ポジション、450 mm
• ストローク: 35 H/min
• リアゲージ行程: 750 mm（手動ハンドホイール、アナログ目盛り）
• 切断能力（450 N/mm²）: 0.25–3 mm
• 切断能力（700 N/mm²）: 最大 1.5 mm
• 主駆動モーター: 4 kW
• 外形寸法: 2.65 m x 2.10 m x 1.26 m
• 重量: 1,750 kg
