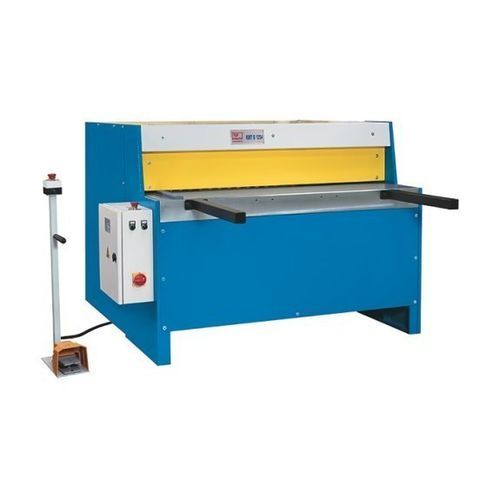

電動せん断機 KMT B 1254

プレートギロチン式電動式

概要
KMT B 1254 モーター式ギロチンシャーは、板金工場や修理作業、小ロット生産での長尺または厚板の加工に適しています。フレームは全面溶接の鋼製で安定性が高く、ガイド付きの切断梁によりワークのねじれを抑え、精度の高い切断を実現します。切断長は背面側のストッパーで手動により精密に位置決めできます。

特長

• 全面溶接された鋼製フレーム
• 大判材に対応する長く頑丈な支持アーム
• フットスイッチ付きの移動式操作ユニット（非常停止機能）
• カウンタ付手動リアストッパー（機械後方からの操作）
• 作業領域の回転カバーによる作業者保護

機械フレームと駆動系

• 高い剛性を持つ溶接鋼製ベッド
• ゴムコートのホールドダウンが板材を自動で固定
• 小さなナイフ角でワークのねじれを低減し切断精度を向上

材料支持

• 側面の角度ストッパーで切断ラインへの位置合わせが容易
• 頑強な支持アームが大判材の安定した保持を確保

操作性と人間工学

• 切断ラインの照明によりマーキングが見やすい
• フットスイッチ付き移動式操作ユニットで両手が自由に使える

リアストッパー

• カウンタ付手動リアストッパーによる精密な位置決め
• 日常作業に適した堅牢で剛性の高い設計
• リアストッパーの作業領域は安全パネルで保護

技術仕様（表）
作業領域：
加工長：1250 mm
切断角度：2.4°
毎分ストローク数（自動モード）：27 H/min
刃長：1350 mm
作業台高さ：830 mm
支持アーム：600 mm
支持アーム数：2ポジション

リアストッパー：
リアストッパー：630 mm

切断能力：
板厚（最大） - 450 N/mm²：0.8 mm - 4 mm

駆動容量：
主駆動モーター出力：4 kW

寸法・重量：
外形寸法（長さ x 幅 x 高さ）：1.72 m x 1.6 m x 1.19 m
重量：1,185 kg

標準装備（抜粋）

• 非常停止スイッチ付フットペダル
• 側面角度ストッパー
• 支持アーム
• 自動ホールドダウン装置
• 切断ライン照明
• 手動リアストッパー
• 取扱説明書
