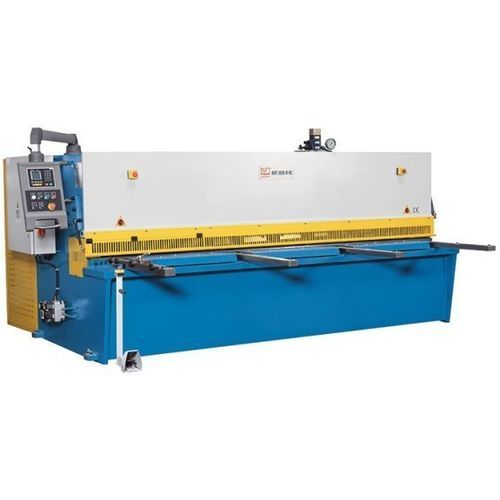

油圧式せん断機 KHT 3008 M NC

プレートギロチン式スイングビーム

製品概要
KHT 3008 M NC は、直線性の高い切断と切断物の確実な排出を目的に設計されたスイングビーム方式の油圧ギロチンシャーです。切断ビームは本体に固定されたピボットベアリングで案内され、精密なバックゲージは ESTUN E21 NC により位置決めされます。

特長

• ESTUN E21 NC 数値制御
• プリロード付きボールねじ式バックゲージ
• 空気式シートホールドアップ装置
• ステンレス加工対応の上刃・下刃
• 調整可能な角度ストップ

作業領域
有効加工幅：3200 mm
喉深さ：150 mm
切断角：1.5°
ストローク数：10 H/min
ホールドダウン位置数：13
ホールドダウン容量：26 t
テーブル寸法：3.530 mm x 500 mm x 800 mm

バックゲージ
後端ストローク：1.000 mm
X軸送り速度：2.280 mm/min

前方サポートアーム
サポートアーム数：3本
アーム長さ：1.000 mm

切断能力
板厚 最大 (450 N/mm²)：8 mm
板厚 最小 (400 N/mm²)：0.8 mm
板厚 最大 (700 N/mm²)：5 mm
板厚 最小 (700 N/mm²)：0.8 mm

駆動性能
主軸モーター出力：11 kW
油圧タンク容量：250 l

寸法・重量
外形寸法（長さ×幅×高）：3.85 m x 1.85 m x 1.76 m
重量：8.300 kg

製品詳細

• 機械フレーム：応力除去処理済み溶接鋼製フレーム、スイングビーム設計により切断後に上刃と下刃間隔を復元し、ねじれの少ない切断と容易な切れ味調整を実現します。
• 材料支持：ボールローラ付きの大型作業テーブルと剛性の高い角度ストップ、長く堅牢なサポートアームにより大判ワークの取り扱いを容易にします。
• 油圧系：信頼性が高く保守性に優れた油圧システム。切断線付近でワークを確実に固定する油圧調整式ホールドダウンを採用。
• バックゲージ：過酷な生産環境に対応する堅牢なシステム。保護カバー付きのプリロードボールねじを装備。
• 装備：ESTUN E21 NC による精密位置決め（単発／プログラム運転対応）、非常停止付きの移動式フットペダル、切断ラインの影表示、ステンレス対応刃物。
• 安全性：切断ラインの視認性向上のため全長指ガードに1000 mmの折り返し部を設置、CE 規格に準拠した安全機能、背面作業領域を保護するライトバリアを装備。

標準装備

• NC 制御 ESTUN E21S（バックゲージ位置決め、プログラム機能）
• 空気式シートホールドアップ
• NC 制御バックゲージ
• シャドウライン（切断ライン投影）
• 前方サポートアーム（3ポジション、1.000 mm）
• 非常停止付きフットペダル
• 手動切れ幅調整
• 全長指ガード（折り返し式）
• 背面作業領域用ライトバリア
• ステンレス用上刃・下刃
• 工具および操作マニュアル

オプション装備

• 油圧オイルクーラー（系列生産や高温環境で推奨）
• 自動集中給油装置
• 予備刃物セット（上刃2面、下刃4面など）

仕様／技術データ

• 型式：KHT 3008 M NC
• 有効加工幅：3200 mm
• 喉深さ：150 mm
• 切断角：1.5°
• ストローク：10 H/min
• ホールドダウン位置数：13
• ホールドダウン容量：26 t
• テーブル寸法：3.530 x 500 x 800 mm
• バックゲージストローク：1.000 mm
• バックゲージ送り速度：2.280 mm/min
• 前方サポートアーム：3 × 1.000 mm
• 切断能力 (450 N/mm²)：0.8–8 mm
• 切断能力 (700 N/mm²)：0.8–5 mm
• 主軸モーター：11 kW
• 油圧タンク容量：250 l
• 外形寸法（L×W×H）：3.85 m × 1.85 m × 1.76 m
• 重量：8.300 kg
