油圧式プレスブレーキ AHK V 37220 CNC

CNC精密

概要

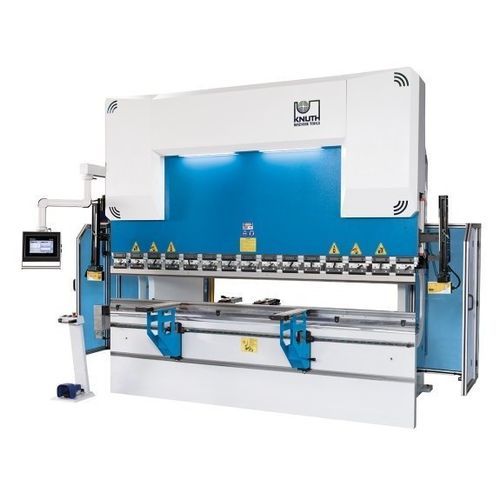

AHK V 37220 CNCは、220 tの押付力と3,700 mmの曲げ長さを持つ油圧CNCプレスブレーキです。DELEMのグラフィックタッチスクリーンを搭載し、多軸プログラミングに対応。モジュール式のバックゲージやボミング（crowning）オプションにより量産に対応します。

ハイライト

• 220 t 押付力、曲げ長さ 3,700 mm
• DELEM グラフィックタッチスクリーン CNC 制御
• 工具部のレーザー光学式 AKAS セーフティ
• モータライズドクラウニングおよびモジュール式バックゲージ
• CNC 加工された高剛性鋼製フレーム

作業領域
スロート深さ: 410 mm
ストローク: 265 mm
クリア開口: 480 mm
テーブル幅: 110 mm
テーブル高さ: 900 mm

移動量
X軸移動量: 750 mm

送り / 速度
曲げ速度: 9 mm/s
早送り: 150 mm/s
戻り速度: 140 mm/s
X軸送り速度: 600 mm/s

駆動性能
主軸モーター出力: 22 kW

寸法・重量
油圧タンク容量: 230 l
外形寸法 (長さ x 幅 x 高さ): 5 m x 2,7 m x 2,85 m
重量: 14.000 kg

機械フレーム

• 認証済み鋼材のフレームをCNC加工し、高い剛性と精度を確保
• 溶接および応力除去済み構造の取り付け面を加工
• 引張荷重を受ける部品は大きな半径を採用し溶接クラックのリスクを低減
• プリテンション可能な上部ビームにより変形を最小化
• 測定システムホルダーは高荷重時の変形を補償し精度を維持
• ガイド、ピストンベアリング、シールは垂直荷重を最適に吸収する設計

作業領域の特徴

• 大きなスロート、長いストローク、狭いテーブルにより複雑な曲げ工程でも作業スペースを確保

クラウニング（オプション）

• モータ駆動の下部クラウニングにより、厚板加工時でも全長にわたって均一な曲げ精度を実現

油圧システム

• 機械仕様に合わせ設計・仕上げた油圧シリンダを自社製造
• 鍛造鋼製ピストンを焼入れ、研削、クローム処理
• 信頼性の高いメーカー製油圧ブロックおよびバルブを採用
• 過負荷時の損傷を防ぐ安全弁を装備

バックゲージ

• 堅牢でメンテナンス性の高い設計
• バックゲージ指は前面から専用工具で素早く調整可能

前部サポートアーム

• 線形ガイド上を滑らかに移動し、任意の位置でロック可能な堅牢なサポートアーム
• ラック機構により高さの迅速な位置決めが可能
• 産業用ブラシが板材の取り扱いを容易にし、表面を保護

曲げ工具

• Promecam（欧州型）工具取付により幅広い工具を装着可能
• 工具は焼入れ研削済みで精密な調整を実現

安全性と生産性

• AKAS レーザー安全システムが工具領域を実用的に監視、機能を制限しない
• 最新のCE指令に準拠した安全コンセプト
• 背面のライトカーテンおよび側面の堅牢な防護で作業領域を保護

標準装備（抜粋）

• DELEM DA-53T 2D タッチコントロール（4軸 CNC、カラータッチスクリーン）
• X軸バックゲージ（リニアガイド＋ボールねじ）
• モータライズドクラウニング
• 上部工具 クイッククランプ
• AKAS レーザー光学式安全装置
• ライトバリア
• 欧州型工具クランプシステム
• EUROPEAN TYPE 上工具（835 mm セグメント）
• EUROPEAN TYPE 下工具 4V H: 60x60 mm
• 非常停止付きフットペダル
• 可動式前部サポートアーム 2本
• 高さ調整可能なバックゲージ指 2本
• ECOモード 省エネ機能
• 取扱説明書

オプション装備（抜粋）

• X軸／R軸対応のバックゲージシステム
• X、R、Z1、Z2軸のバックゲージ（3.700 mmまで）
• 背面ストップ X軸 延長
• 追加バックゲージ指
• 追加サポートアーム
• 電気盤用空調
• DELEM DA58 2D TX（4軸）アドオン
• DELEM DA66T / DA69T 3D アップグレード（最大7軸）
• PressMax DRM EcoPower オプション
• 上工具 H=67.6 mm → H=105 mm へのアップグレード（3.700 mm用）

技術仕様

• 押付力: 220 t
• 曲げ長さ: 3.700 mm
• 柱間距離: 3.100 mm
• スロート深さ: 410 mm
• ストローク: 265 mm
• 開口幅: 480 mm
• テーブル幅: 110 mm
• テーブル高: 900 mm
• X軸移動量: 750 mm
• 曲げ速度: 9 mm/s
• 早送り: 150 mm/s
• 戻り速度: 140 mm/s
• X軸送り速度: 600 mm/s
• 主軸モーター出力: 22 kW
• 油圧タンク容量: 230 l
• 外形寸法 (L x W x H): 5 m x 2,7 m x 2,85 m
• 重量: 14.000 kg
