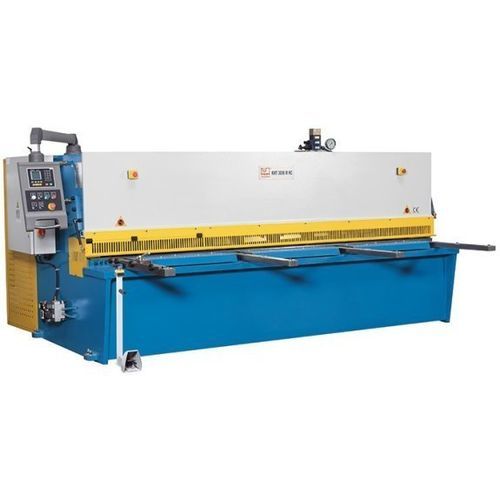

油圧式せん断機 KHT 4010 M NC

プレートギロチン式スイングビーム

概要
KHT 4010 M NC は、スイングビーム構造を採用した油圧式ギロチンせん断機で、ねじれの少ない直線切断を実現します。ESTUN E21 NC によるバックゲージ制御を備え、産業用途の生産環境に適した仕様です。

主な特長

• バックゲージの高精度位置決め用 ESTUN E21 NC 制御
• 予圧付きボールねじを備えたバックゲージ
• 薄板固定用の空気式ホールドダウン
• ステンレス鋼対応の上刃・下刃
• 調整可能な角度ストップと切断ライン投影（シャドウグラフ）

作業領域（仕様）
加工長: 4.000 mm
喉深さ: 150 mm
切断角: 1.5°
毎分ストローク数: 8 H/min
ホールドダウン位置数: 15
ホールドダウン能力: 36 t
テーブル寸法: 4.330 mm x 550 mm x 800 mm

バックゲージ（仕様）
後部ストップストローク: 1.000 mm
X軸送り速度: 2.280 mm/min

フロントサポートアーム（仕様）
サポートアーム数: 4 ポジション
サポートアーム長さ: 1.000 mm

切断能力（仕様）
板厚（最大） - 450 N/mm²: 10 mm
板厚（最小） - 400 N/mm²: 1 mm
板厚（最大） - 700 N/mm²: 6 mm
板厚（最小） - 700 N/mm²: 1 mm

駆動および油圧（仕様）
主軸駆動モーター: 15 kW
油圧タンク容量: 300 l

外形寸法・重量
外形寸法（L x W x H）: 4,65 m x 1,9 m x 1,76 m
重量: 10.000 kg

機械フレーム

• 応力除去処理を施した溶接鋼製フレーム、スイングビーム構造により切断後に刃間を自動復元します。
• ねじれを抑え、切断片の離脱性を高め、刃物寿命を延ばします。

材料支持

• ローラーボール付き大型作業テーブルと調整可能な角度ストップで、安全かつ迅速なワークの位置決めが可能です。
• 長く頑丈なサポートアームが大判板を安定して支持します。

油圧系

• 生産向けに信頼性の高い低メンテナンス設計の油圧システム。
• 切断中は油圧で制御されるホールドダウンがシートを切断ライン付近で確実に固定します。

バックゲージシステム

• 耐久性のあるバックゲージ、保護ケース内の予圧ボールねじを採用し、生産環境に適しています。
• ESTUN E21 による単発切断やプログラム運転で精密な位置決めが可能です。

装備

• 非常停止スイッチ付き移動フットペダル
• 切断ラインのシャドウ表示による正確な位置決め
• ステンレス対応の上刃・下刃、追加刃のオプションあり

安全

• 連続指ガード（1.000 mm まで折りたたみ可能）で視認性を確保
• 後部ライトカーテン、CE適合の安全設計

技術仕様

• 型式: KHT 4010 M NC
• メーカー: KNUTH
• 加工長: 4.000 mm
• バックゲージストローク: 1.000 mm（予圧ボールねじ）
• 喉深さ: 150 mm
• 切断角: 1.5°
• 毎分ストローク数: 8 H/min
• ホールドダウン位置: 15（36 t）
• X軸送り速度: 2.280 mm/min
• テーブル寸法: 4.330 x 550 x 800 mm
• 切断能力: 最大 10 mm @450 N/mm²、最大 6 mm @700 N/mm²（最小 1 mm）
• 主電動機: 15 kW
• 油圧タンク: 300 l
• 外形寸法: 4,65 m x 1,9 m x 1,76 m
• 重量: 10.000 kg
• 制御: ESTUN E21 NC
