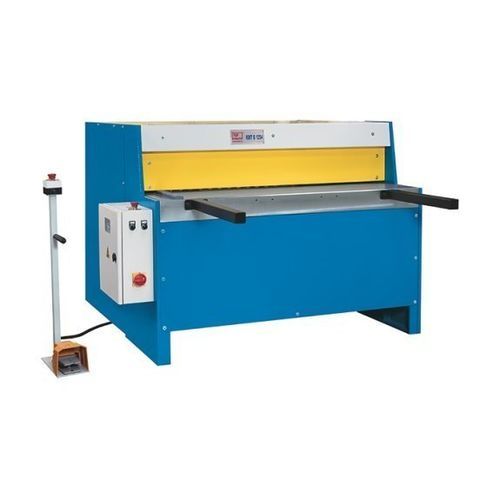

電動せん断機 KMT B 2053

プレートギロチン式電動式

概要
KMT B シリーズは、金属加工工場での長尺または厚手の板金の加工、修理、および単品生産に適しています。モーター駆動のギロチンシャーは、現代的で剛性の高い構造を持ち、ガイド付きカッターバーによりワークのねじれを抑えた切断が可能です。切断長はバックゲージで手動かつ正確に位置決めできます。

特長

• 全溶接鋼製フレーム
• 長く頑丈な支持アーム
• フットスイッチ付き可動式操作ユニット
• カウンター付手動バックゲージ（機械後部での操作）

機械フレームおよび駆動システム

• 剛性の高い全溶接鋼製フレーム
• ゴム被覆のホールドダウンが板を自動で固定
• 小さなナイフ角により高い切断精度を確保

材料支持

• 側面角度停止で板を切断線に正確に整列
• 頑丈な支持アームが大判板を支持テーブル上で確実に保持

操作と人間工学

• 切断線照明によりマーキングの視認性が向上
• フットスイッチ付き可動式操作ユニットで両手を自由に使用可能

バックゲージ

• カウンター付手動バックゲージ
• 日常の生産に耐える堅牢で剛性の高いバックゲージ
• バックゲージ作業領域には安全パネルを装備

技術データ（製品表より）
作業領域
加工長さ: 2.050 mm
切断角度: 2°
毎分ストローク数（自動モード）: 27 H/min
刃長: 2.100 mm
作業台高さ: 830 mm
支持アーム: 600 mm
支持アーム数: 3 ポジション

バックゲージ
後端ストップ: 630 mm

切断能力
板厚（最大）- 450 N/mm²: 0.8 mm - 3 mm

駆動出力
主軸モーター出力: 4 kW

寸法と重量
外形寸法（長さ x 幅 x 高さ）: 2.5 m x 1.6 m x 1.19 m
重量: 1,520 kg

製品仕様 / 技術仕様

• 型式: KMT B 2053
• タイプ: モーター式ギロチンシャー
• 加工長さ: 2.050 mm
• 刃長: 2.100 mm
• 切断角度: 2°
• ストローク（自動）: 27 H/min
• 作業台高さ: 830 mm
• 支持アーム: 600 mm（3 ポジション）
• バックゲージ後端: 630 mm（手動、カウンター付）
• 最大板厚（450 N/mm²）: 0.8–3 mm
• 主軸モーター出力: 4 kW
• 外形寸法: 2.5 m x 1.6 m x 1.19 m
• 重量: 1,520 kg
