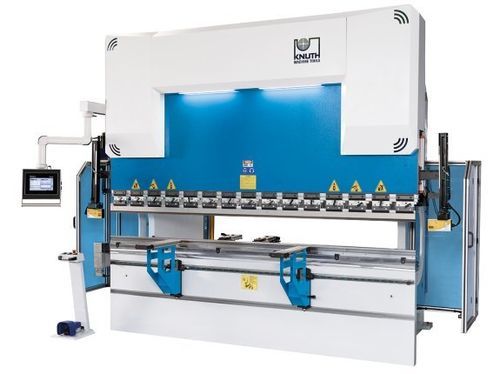

油圧式プレスブレーキ AHK V 40320 CNC

CNC精密

概要
AHK V 40320 CNC は、欧州基準に準拠した産業用ヘビーデューティー油圧プレスブレーキです。DELEMのグラフィックタッチスクリーン（DA-53T 等）を搭載し、効率的なCNCプログラミングと曲げ工程の完全な制御を提供します。多様なバックゲージやアクセサリで生産要件に応じた構成が可能です。

特長

• 高精度に加工された鋼構造と硬化工具への対応
• 耐久性の高い高品位な油圧・電子コンポーネント
• 多軸プログラミング対応のDELEMグラフィックコントロール
• 工具部のAKASレーザー安全装置および後方ライトカーテン
• 作業効率を高める設計とECO省エネモード

機械フレーム

• 認証鋼材によるフレームを応力除去後に高精度CNCで仕上げ
• 引張荷重部品は大きなRで設計し溶接割れを抑制
• 上梁は予圧可能で荷重下の変形を最小化
• 測定系ホルダーは変形を補正し精度を維持

作業領域

• 大きなスロート、長いストローク、狭いテーブルで複雑な曲げ工程に対応

クラウン（オプション）

• 下テーブルのモータ式クラウン（オプション）により、厚板でも曲げ長さ全体で均一な曲げ結果を実現

油圧システム

• 機械専用に設計されたインハウス製作の油圧シリンダ
• 鍛造鋼のピストンを焼入れ、研削、クロームめっき処理
• 信頼性の高いメーカー製油圧ブロックとバルブ、過負荷時の保護用安全弁搭載

バックゲージ

• 堅牢でメンテナンス性に優れ、前面から安全工具で迅速にゲージ指を調整可能

前支持アーム

• リニアガイド上を滑らかに動く剛性のある支持アーム、所望位置で固定可能
• ラック方式で素早い高さ調整、耐久性のある工業用ブラシでワーク表面を保護

曲げ工具

• Promecam（欧州タイプ）工具取付で幅広い工具に対応
• 工具は焼入れ・研削済みで精密なセットアップが可能

安全性と生産性

• AKASレーザー安全システムは工具部の安全を確保しつつ機能を阻害しない設計
• 安全設計は最新のCE指令に準拠
• 後方ライトカーテンおよび堅牢な側面ガードで作業領域を保護

標準装備

• Delem DA-53T（2Dタッチスクリーン、最大4軸）
• X軸バックゲージ（リニアガイド＋ボールねじ）
• モータ式クラウン、上工具クイッククランプ、AKASレーザー安全装置
• ライトバリア、非常停止付きフットペダル、前支持アーム2本（可動）、高さ調整可能なバックゲージ指2本、ECOモード

仕様

• 押付力：320 t
• 曲げ長さ：4.100 mm
• 支柱間距離：3.600 mm
• スロート深さ：410 mm
• ストローク：265 mm
• 開口高さ：480 mm
• テーブル幅：154 mm
• テーブル高：970 mm
• X軸移動量：750 mm
• 曲げ速度：9 mm/s
• 早送り：150 mm/s
• 戻り速度：130 mm/s
• X軸送り速度：600 mm/s
• 主軸モータ出力：30 kW
• 油圧タンク容量：350 l
• 外形寸法（L×W×H）：5.3 m × 2.9 m × 3 m
• 重量：18.500 kg

備考

• 追加のバックゲージ軸、上位Delemコントローラ（DA58/DA66T/DA69T）、延長ツールや自動化オプションでカスタマイズ可能です。
