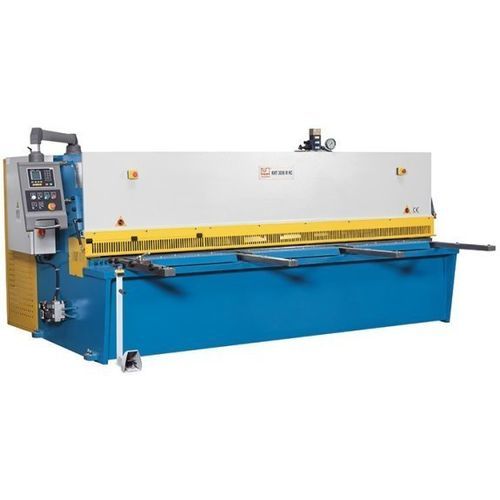

油圧式せん断機 KHT 2506 M NC

プレートギロチン式スイングビーム

製品概要
KHT 2506 M NC は、スイングビーム構造を採用した油圧式ギロチンシャーです。切断ビームは機械本体に固定されたピボットベアリングで案内され、上下刃の噛み込みを防ぎつつ直線的な切断を行います。堅牢なバックゲージは ESTUN E21 NC コントローラにより精密に位置決めされます。

特長

• 精密な位置決めを行う ESTUN E21 NC コントロール
• 予圧付きボールねじのバックゲージ
• 板材を保持する空気式ホールドアップ装置
• ステンレス対応の上刃・下刃
• 調整可能な角度ストップおよび長い支持アーム

機械フレーム

• 応力除去処理をした溶接鋼製フレーム、スイングビーム構造。
• 切断ビームはスイング運動を行い、各切断後に刃間のクリアランスを回復してねじれを抑制します。
• 利点：部材の確実な排出、刃の長寿命化、切れ代調整の容易化。

材料支持

• ボールローラを備えた大型作業テーブルでスムーズな取扱いを実現。
• 正確な板合わせを行う剛性のある可変角度ストップ。
• 大判板材を支える長く頑丈なフロントサポートアーム（3位置、1,000 mm）。

油圧

• 信頼性の高い低メンテナンスの油圧システムで、サービス作業も容易。
• 油圧で制御されるホールドダウンにより、切断中に板材を切断線付近で確実に保持します。

バックゲージ

• 過酷な生産環境に耐える堅牢なバックゲージシステム。
• 保護ケース内に配置された予圧ボールねじにより耐久性と精度を確保。X軸送り速度：2,280 mm/min。

装備

• 単発切断およびプログラム運転に対応する操作性の高い ESTUN E21 NC。
• 非常停止付移動式フットペダルユニット。
• 影照明（シャドウライト）による正確な切断ラインの視認。
• 標準の上刃・下刃はステンレス加工に対応（4切刃使用可）。

安全

• 切断ラインの視認性を高めるため、全長指ガードを1,000 mmまで折りたたみ可能。
• 後部作業領域を保護するライトバリアを装備。安全コンセプトは適用される CE 規格に準拠。

標準装備（選定）

• NCコントロール ESTUN E21S
• 板材ホールドアップ装置（空気式）
• NC制御バックゲージ
• シャドウライト切断ライン
• フロントサポートアーム（3位置、1,000 mm）
• 非常停止付フットペダル
• 手動切れ代調整
• 全長指ガード（折りたたみ式）
• 後部作業領域用安全システム（ライトバリア）
• ステンレス用標準刃（4切刃）
• 調整可能な角度ストップ、工具、取扱説明書

技術仕様

• 型式：KHT 2506 M NC
• 加工長さ：2,500 mm
• ポケット深さ（スロット）：150 mm
• 切断角：1.5°
• ストローク／分：18 H/min
• ホールドダウン：10ヶ所、ホールド能力：15 t
• テーブル寸法：2,820 mm x 400 mm x 800 mm
• バックゲージ後端：1,000 mm、X軸送り速度：2,280 mm/min
• フロントサポートアーム：3位置、長さ 1,000 mm
• 切断能力：450 N/mm² 最大 6 mm；700 N/mm² 最大 4 mm；最小 0.6 mm
• 主駆動モータ定格：7.5 kW
• 油圧タンク容量：190 l
• 外形寸法（L x W x H）：3.13 m x 1.53 m x 1.6 m
• 重量：5,000 kg
