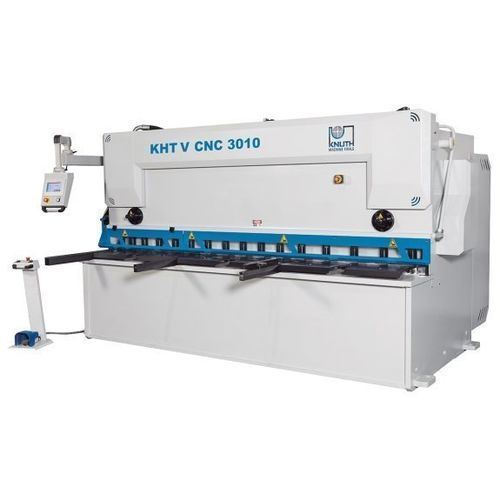

油圧式せん断機 KHT V 4016 CNC

プレートギロチン式CNC

製品説明
KHT V 4016 CNC は産業用の板金切断向け油圧式ギロチンシャーです。ガイド付きのカッターバーと調整可能な切断角によりワークのねじれを最小化し、手直しを低減します。タッチスクリーン制御により切断ギャップ、切断角、切断長を自動で最適配置します。標準刃物はステンレス鋼に対応し、堅牢なバックゲージが正確な位置決めを支援します。オプションで用途拡張が可能です。

ハイライト

• Cybelec Touch 8 G タッチスクリーン制御
• プリロード付きボールねじの制御バックゲージ
• 制御された切れ目（ギャップ）調整
• 制御された切断角度調整
• 上刃・下刃ともにステンレス対応

マシンフレーム

• 溶接後に応力除去した非常に剛性の高い重厚なフレーム
• 5軸加工機で一回の段取りでフレームを加工し精度と耐久性を確保
• 引張荷重部材は大きなRで設計しひび割れを防止
• 下刃取付け部とカッターバーはねじれを最小化し荷重分布を最適化
• 現代的な塗装・乾燥設備で2コート（各コート ≥ 60 μm）塗装

材料支持

• ローラーボールを備えた大型作業テーブルと剛性の高い側面角度ストップで取り扱いと板の整列が容易
• 大型板を安全に保持する長く頑丈なサポートアーム

油圧系

• 両油圧シリンダーのピストンは表面仕上げ 2 μm の研削仕上げでシール寿命を延長
• シリンダーボディは高強度 SAE 1040 鍛造材
• 信頼性が高くメンテナンス性に優れた油圧システム
• 切断中にシートを切断線付近で確実に保持する油圧制御のホールドダウン

バックゲージと制御

• 長さ、板厚、材料強度をプログラム可能な制御に入力すると、ギャップ、角度、長さを自動選択
• 過酷な生産現場に対応する堅牢なバックゲージシステム
• 直線ガイドとプリロード付きボールねじは保護ケース内に設置

装備

• 高可用性を支える有名メーカー製電気部品
• 上刃：2切刃、下刃：4切刃
• 非常停止スイッチ付フットペダルで操作、ペダル位置は柔軟に配置可能
• 省エネのECOモード搭載

安全

• 現行のCE規格に準拠した安全機能
• 作業領域を保護する後方ライトバリア

技術仕様
作業長さ: 4.100 mm
スロット深さ: 150 mm
切断角: 0.5° – 2°（調整可）
毎分ストローク数: 5 H/min – 19 H/min
ホールドダウン位置数: 20（容量 32 t）
テーブル寸法: 4.430 mm x 650 mm x 950 mm
バックゲージ後端移動量: 1.000 mm
バックゲージ X 軸送り速度: 9.000 mm/min
サポートアーム: 3段、長さ 1.000 mm
最大板厚（450 N/mm²）: 16 mm
最大板厚（700 N/mm²）: 10 mm
主駆動モーター: 37 kW
油圧タンク容量: 400 l
外形寸法（L x W x H）: 5,55 m x 3,7 m x 2,7 m
重量: 22.000 kg

特性 / 型式

• 型式: KHT V 4016 CNC
• シリーズ: KHT V CNC
• 標準コントローラ: Cybelec Touch 8 G
• 標準刃物: 上刃・下刃 共にステンレス対応（上: 2切刃、下: 4切刃）
