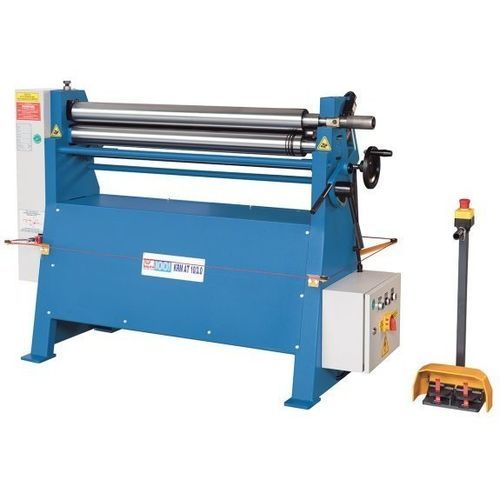

ローラー3本板材曲げ加工機 KRM AT 10/3,0

電動円錐形非対称

概要
薄板および板材の精密な曲げ加工向けに設計された3ローラーの板材ローラー。非対称ローラー形状により、ストレッチベンディング工程で最適なトラクションを実現します。後部ローラーは手動調整、上部ローラーはチューブ状ワークの取り外しのために外側へスイングできます。

注目点

• トラクションを高める非対称ローラー配置
• 正確な位置決めのためのブレーキ付主軸モーター
• ワイヤ挿入用溝付きの硬化ローラー（4/6/9 mm）
• 錐形（コニカル）曲げ機能を標準装備

製品詳細

• 形式：非対称ローラー配置の3ローラー板材ローラー
• 機体：ダクタイル鋳鉄製の剛性あるフレーム
• ローラー：硬化処理済みでステンレス鋼の加工に適合
• 上部ローラー：引き出し/スイング式、偏心ロックでワーク取り外しが容易
• 後部ローラー：手動送り（モーター駆動はオプション）
• 操作：左右回転用フットスイッチ付き移動式操作パネル
• ローラー速度：6 m/min、ローラー径：90 mm

標準装備

• コニカル曲げ機能
• 硬化ローラー
• ワイヤ挿入溝（4/6/9 mm）
• 非常停止用安全ロープ
• フットスイッチ付き独立操作盤
• サイドカバー（モーター保護）
• 取扱説明書

オプション

• 後部ローラー位置用デジタル表示器（精密位置決め用）
• 後部ローラーのモーター駆動による調整

技術仕様

• 作業長さ：1,050 mm
• 板厚（最大）– 450 N/mm²：3 mm
• 板厚（最大）– 700 N/mm²：1.5 mm
• コニカル曲げの最大板厚：2 mm
• ローラー径：90 mm
• ローラー速度：6 m/min
• ワイヤ溝径：4 / 6 / 9 mm
• 主駆動モーター出力：1.1 kW
• 外形寸法（L x W x H）：1.63 m x 0.7 m x 1.2 m
• 重量：480 kg
