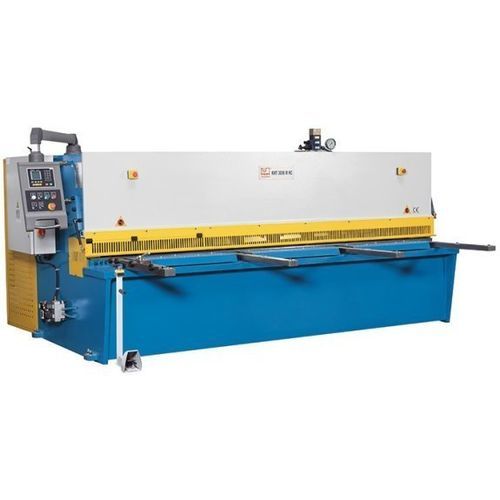

油圧式せん断機 KHT 4012 M NC

プレートギロチン式スイングビーム

概要
KHT 4012 M NC はスイングビーム（揺動梁）構造の油圧ギロチンシャーです。切断ビームは機械フレームに固定されたピボットベアリングで案内され、上刃と下刃の噛み込みを防ぎながら直線的な切断を実現します。ESTUN E21 NC コントローラによりリアゲージを高精度に位置決めします。

特長

• 高精度位置決めの ESTUN E21 NC 制御
• プレロード付きボールねじのリアゲージ
• 薄板用の空気式シートホールドアップ
• ステンレス鋼加工に対応する刃物
• 調整可能な角度ストップとローラーボール作業テーブル

標準装備

• NC コントロール ESTUN E21S（最大40プログラム／25ステップ、切断時の後退、オートリターン、停電保護）
• 薄板用の空気式シートサポート
• 単発切断および連続切断に対応する制御式リアゲージ
• 正確な切断線合わせのためのシャドウライン
• フロントサポートアーム（4ポジション、アーム長 1,000 mm、作業長 4,000 mm）
• 非常停止付き移動式フットペダル
• 手動による切れ幅調整
• 視認性向上のための跳ね上げ式区間を備えた全長フィンガーガード
• 後方作業領域保護のためのライトバリア
• ステンレス対応の上・下刃
• 工具および取扱説明書

オプション

• 油圧オイルクーラー（量産／高温環境推奨）
• 追加の刃セット（ステンレス用キット）
• 自動集中潤滑装置

機械フレーム

• 応力除去処理を施した溶接鋼製フレーム、スイングビーム構造
• 切断ビームは揺動運動を行い、各切断後に上下刃の間隔を復元します
• 利点：ねじれの少ない切断、切断片の確実な解放、刃寿命の延長、切れ幅調整の容易さ

材料支持

• ローラーボールを備えた大型作業テーブルと剛性のある調整式角度ストップで安全に板を位置決め可能
• 大型板を支える長く頑丈なサポートアーム

油圧系

• 信頼性が高く保守性に優れた油圧システム
• 油圧制御のホールドダウンは切断中に板を切断線付近で安定して固定

リアゲージ

• 過酷な生産環境に対応する堅牢なリアゲージシステム
• 保護カバー内に配置されたプレロード付きボールねじ；リアゲージ移動量 1,000 mm；X軸送り速度 2,280 mm/min

装備 / 操作

• ESTUN E21 NC による正確な位置決め（単発切断およびプログラム実行）
• 非常停止付き移動式フットペダル
• 切断線の正確な合わせのためのシャドウライン
• ステンレス対応の上刃・下刃

安全

• 視認性確保のために1,000 mmまで跳ね上げ可能な全長フィンガーガード
• 後方作業領域を保護するライトバリア
• 安全機能は CE 規格に準拠

仕様（技術データ）

• 型式：KHT 4012 M NC
• 作業長さ：4,000 mm
• 開き（スロット深さ）：150 mm
• 切断角度：1.5°
• ストローク数：10 H/min
• ホールドダウン：14ヶ所、容量 44 t
• テーブル寸法：4,375 mm x 520 mm x 860 mm
• リアゲージ移動量：1,000 mm；X軸速度：2,280 mm/min
• フロントサポートアーム：4ポジション；アーム長：1,000 mm
• 切断能力 (450 N/mm² 最大)：12 mm；(400 N/mm² 最小)：1.2 mm
• 切断能力 (700 N/mm² 最大)：8 mm；(700 N/mm² 最小)：1.2 mm
• 主電動機：18.5 kW
• 油圧タンク容量：400 l
• 外形寸法 (L x W x H)：4.73 m x 2 m x 2.04 m
• 重量：13,200 kg
