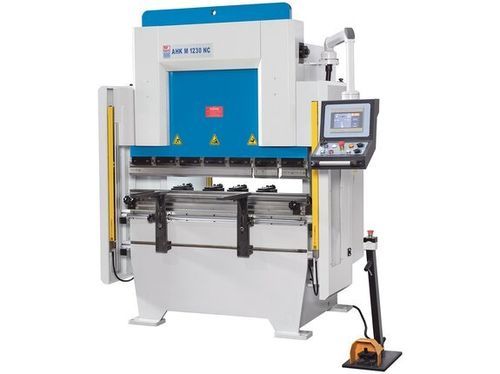

油圧式プレスブレーキ AHK M 1230

NC精密

製品説明
AHK M 1230 NC は、フル CNC プレスブレーキに対する経済的な NC オルタナティブとして設計された油圧式プレスブレーキです。応力除去された溶接鋼製フレーム、モータ駆動のバックゲージ軸、タッチスクリーン NC を備え、ダイレクト位置決めや保存済みの曲げプログラムによる運転が可能で、繰り返し生産される部品や形状の加工に適しています。

主な特長

• 応力除去溶接鋼フレーム
• 曲げ角の直接測定
• タッチスクリーン HMI を備えた NC 制御
• X 軸および R 軸のモータ駆動バックゲージ
• Promecam タイプの欧州型工具インタフェース

技術仕様（表）
作業範囲

• 押圧力：30 t
• 曲げ長さ：1,250 mm
• 支柱間距離：1,010 mm
• 喉深さ：255 mm
• ストローク：150 mm
• 開口：265 mm
• テーブル幅：130 mm

移動量

• X 軸移動量：500 mm
• R 軸移動量：140 mm

送り速度

• 曲げ速度：10 mm/s
• 早送り速度：120 mm/s
• 復帰速度：70 mm/s

駆動出力

• 主軸モーター：3 kW
• X 軸モーター：0.55 kW
• R 軸モーター：0.25 kW

寸法・重量

• 油圧タンク容量：90 l
• 外形寸法（長さ×幅×高さ）：1.76 m x 1.38 m x 2.14 m
• 重量：1,700 kg

製品詳細

• 機械フレームと上型：精密な応力除去溶接鋼フレーム、剛性の高い曲げビーム、両側に配置された油圧シリンダにより、複雑な曲げ工程に対応する大きな喉深さと狭いテーブルを実現。
• 油圧系：フレーム上部に配置された油圧ユニットとタンクにより省スペースかつ高い剛性を確保。トーションシャフトで両シリンダの深さストッパーを連結し上ビームの正確な位置決めを実現。
• 前方サポートアーム：高さ調整可能で取扱い性の良い支持アーム、ワークの位置決めを支援するストップリッジを装備。
• 曲げ工具とクランプ：Promecam 工具取付けにより多様な工具が使用可能。手動クイッククランプで工具交換時間を短縮。複数のジグ（マトリクス）を標準で装備。
• 安全性と生産性：最新の CE 規格に準拠した安全設計。作業領域を保護するライトカーテンを装備。
• 制御：タッチスクリーン NC HMI により直接操作。手動・半自動・自動モードを搭載。手動時は軸のモータ位置決めが可能。500 件のデータセットを保存可能、USB／ネットワーク経由での入出力が可能。表示器停止時も軸位置を保持。

バックゲージ

• NC 制御のバックゲージはリニアガイドと大径の予圧ボールねじを備え、安定性と低メンテナンス性を確保。
• モータ駆動の R 軸により精密なストップ高さ設定が可能で、バックゲージ指の側方位置決めは滑らかなリニアガイド上で行われます。
