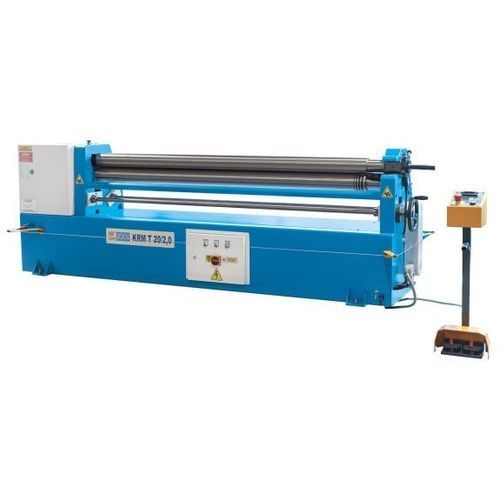

ローラー3本板材曲げ加工機 KRM T 20/2,0

電動円錐形非対称

概要
KRMは、最大2,050 mmの長さのワークに対応する中容量の大型三本ロール丸め機のシリーズです。機械は堅牢な密閉型の本体を備えています。後方ロールは手動で調整するか、オプションでモーター駆動にできます。円すい曲げ（コニカルベンディング）やプレベンドなどの機能により、単品生産の幅広い用途に適します。

主な特徴

• 非対称のロール配置
• ブレーキ付主電動機
• ワイヤー挿入用の溝付き硬化ロール
• コニカル曲げ機能を標準装備
• 後方ロールは手動調整（モーター化はオプション）

製品詳細

• 非対称配置の3本ロール丸め機
• ダクタイル鋳鉄製の継ぎ目のない剛性の高い機械フレーム
• ステンレス鋼にも対応する硬化ロール
• 精密な曲げを可能にするブレーキ付主電動機
• 偏心ロックと安全スイッチ付きの引き出し式上ロール
• 下ロールおよび後ロールにワイヤー挿入溝を装備
• コニカル曲げ機能は標準装備
• 後ロール送りはハンドル操作（迅速調整用モーターはオプション）
• 左右回転用フットスイッチ付き移動式操作パネル

技術仕様（表）
作業領域
有効長: 2.050 mm | 板厚（最大） - 450 N/mm²: 2 mm | 板厚（最大） - 700 N/mm²: 1 mm | コニカル曲げ時 最大板厚: 1.5 mm | ロール径: 110 mm | ロール速度: 3 m/min | ワイヤー溝径: 4/7/9/13 mm

駆動出力
主駆動モーター出力: 2.2 kW

寸法・重量
外形寸法（長さ x 幅 x 高さ）: 3.2 m x 0.75 m x 1 m | 重量: 1.380 kg

特性 / 技術仕様

• 型式: KRM T 20/2,0
• シリーズ: KRM（3本ロール電動プレートローラー）
• 有効長: 2.050 mm
• 最大板厚（450 N/mm²）: 2 mm
• 最大板厚（700 N/mm²）: 1 mm
• コニカル曲げ 最大板厚（鋼）: 1.5 mm
• ロール径: 110 mm
• ロール速度: 3 m/min
• ワイヤー溝径オプション: 4 / 7 / 9 / 13 mm
• 主駆動モーター出力: 2.2 kW
• 外形寸法（L×W×H）: 3.2 m × 0.75 m × 1 m
• 重量: 1.380 kg
• コニカル曲げ標準装備
• 硬化ロール（ステンレス対応）
• 後ロール手動調整（モーター化オプション）
