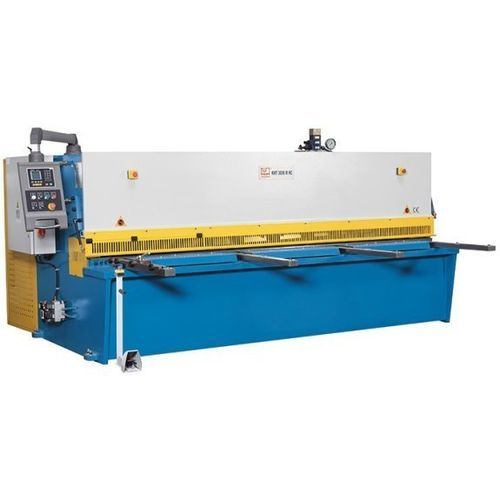

油圧式せん断機 KHT 4008 M NC

プレートギロチン式スイングビーム

概要
KHT 4008 M NC は、産業生産向けに設計されたスイングビーム式の油圧板金シャーです。切断ビームは機械本体のピボットベアリングで支持され、背面ストッパーは ESTUN E21 NC コントローラで正確に位置決めされます。鋼材およびステンレス鋼の加工に適し、繰り返し精度とクリアランス制御を必要とする用途に最適です。

特長

• 精密なバックゲージ位置決めが可能な ESTUN E21 NC
• プレロード付きボールねじ式バックゲージ
• 安全な取り扱いを支援する空気式板材保持機構
• 上刃・下刃はステンレス対応
• 角度調整可能なストッパー、シャドウ切断線表示

機械フレーム

• 応力除去処理を施した溶接鋼構造、スイングビーム設計
• 切断ビームは各切断後にクリアランスを回復し、ねじれを抑え刃物寿命を延長

材料支持

• ローラーボール付大型ワークテーブルで材料の取扱いが容易
• 剛性の高い調整可能な角度ストッパーと長い支持アームで大判板を確実に支持

油圧

• 生産向けに信頼性が高く保守しやすい油圧システム
• 切断中は油圧制御のホールドダウンが切断線付近でワークを安定保持

バックゲージ

• 厳しい生産環境に適した堅牢なバックゲージシステム
• 保護エンクロージャ内に実装されたプレロード付きボールねじ

装備

• ESTUN E21 NC：単発切断とプログラム運転での精密位置決め
• 非常停止付き移動フットペダル
• 切断線を示すシャドウグラフ表示
• ステンレス対応の標準刃物、空気式板材リフト

安全

• 切断線視認性向上のため 1000 mm まで折りたたみ可能な指ガード
• 後方作業エリアを保護する光電センサバリア
• 現行の CE 規格に準拠した安全機能

主な仕様

• 型式: KHT 4008 M NC
• ブランド: KNUTH
• 加工長さ: 4,000 mm
• ポケット深さ: 150 mm
• 切断角: 1.5°
• ストローク: 8 H/min
• 保持位置数: 15
• 保持能力: 30 t
• テーブル寸法: 4,330 mm x 550 mm x 800 mm
• バックゲージ行程: 1,000 mm
• バックゲージ送り速度（X）: 2,280 mm/min
• 前方支持アーム: 4 ポジション、長さ 1,000 mm
• 切断能力（450 N/mm²）: 最大 8 mm；（700 N/mm²）: 最大 5 mm
• 主電動機出力: 11 kW
• 油圧タンク容量: 300 l
• 外形寸法（L x W x H）: 4.65 m x 1.90 m x 1.76 m
• 重量: 9,700 kg

推奨用途

• 製造工場や生産ラインでの連続板金切断
• バックゲージ精度と繰り返し精度が求められる材料準備
