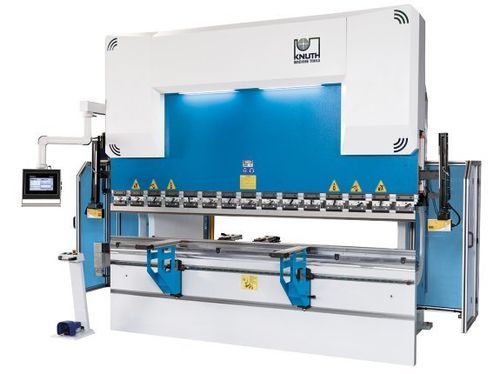

電動・油圧プレスブレーキ AHK V 30135 CNCCNC精密
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 電動・油圧
- 制御
- CNC
- その他の特徴
- 精密
- 押しつけ力
135 tf
- 折りたたみの長さ
3,100 mm
(122 in)- エンジン出力
15 kW
(20.39 hp)- 本体長さ
4,050 mm
(159 in)- 装置幅
2,550 mm
(100.39 in)- 装置高さ
2,750 mm
(108.27 in)- 包装重量
9,000 kg
(19,842 lb)- デーライト
480 mm
(19 in)- 最大ストローク
265 mm
(10 in)
詳細
概要
AHK V 30135 CNCは、欧州規格に準拠した産業用のCNCプレスブレーキです。最新の設計と高精度な製造、DELEMグラフィカルタッチスクリーン制御を組み合わせ、小ロットから量産まで安定した曲げ加工を実現します。
ハイライト
機械フレーム
作業領域
ボンビング（オプション）
油圧システム
バックゲージ
前部支持アーム
曲げ工具
安全性と生産性
仕様
AHK V 30135 CNCは、欧州規格に準拠した産業用のCNCプレスブレーキです。最新の設計と高精度な製造、DELEMグラフィカルタッチスクリーン制御を組み合わせ、小ロットから量産まで安定した曲げ加工を実現します。
ハイライト
- 高精度な加工と剛性の高い鋼製フレーム
- 高品質な油圧・電子コンポーネント
- DELEMグラフィカルタッチスクリーン制御
- 工具部のAKASレーザー光学安全装置
- モータ式のバンピング（ボンビング）や各種バックゲージのオプション
機械フレーム
- 高級CNC加工センタで加工された認証鋼フレームにより高い剛性と寸法精度を確保
- 応力を除去した溶接構造、引張部は大きなRで設計し溶接割れを防止
- プレストレス可能な上部ビームと計測ホルダにより荷重時の変形を補正
- 案内、ピストンベアリング、シールは垂直荷重を最適に吸収するよう設計
作業領域
- 大きなオーバーハング、長いストローク、狭幅テーブルにより複雑な曲げシーケンスに対応
ボンビング（オプション）
- モータ駆動の下部ボンビング（オプション）により、厚板でも曲げ長手方向全体で均一な曲げ結果を実現
油圧システム
- 機械専用に設計された油圧シリンダを社内で製作・ホーニング
- 鍛造鋼製ピストンを焼入れ・研削・クロームめっき処理
- 信頼性の高いメーカー製油圧ブロックとバルブを採用
- 過負荷時のシステム損傷を防ぐ安全弁を装備
バックゲージ
- 堅牢でメンテナンス性に優れたバックゲージ、前面から工具で素早く指を調整可能
前部支持アーム
- 線形ガイド上を滑らかに動く剛性の高い支持アーム、任意位置で固定可能
- ラック機構により素早い高さ調整が可能
- 頑強な産業用ブラシが板材の表面を保護し取り扱いを支援
曲げ工具
- Promecam（欧州）工具取付に対応し豊富な工具を使用可能
- 工具は焼入れ・研削済みで精密なセットアップを実現
安全性と生産性
- AKASレーザー安全システムが工具付近を監視し機能を制限しない
- 最新のCE指令に準拠した安全コンセプト、機械後部のライトカーテンと堅牢な側面ガードで作業領域を保護
仕様
- プレス能力：135 t
- 曲げ長さ：3100 mm
- コラム間距離：2600 mm
- オーバーハング：410 mm
- ラムストローク：265 mm
- 開口：480 mm
- テーブル幅：110 mm
- テーブル高さ：900 mm
- X軸ストローク：750 mm
- 曲げ速度：10 mm/s
- 早送り速度：160 mm/s
- 戻り速度：130 mm/s
- X軸送り速度：600 mm/s
- 主電動機出力：15 kW
- 油圧タンク容量：230 l
- 外形寸法（L x W x H）：4.05 m x 2.55 m x 2.75 m
- 重量：約9,000 kg
