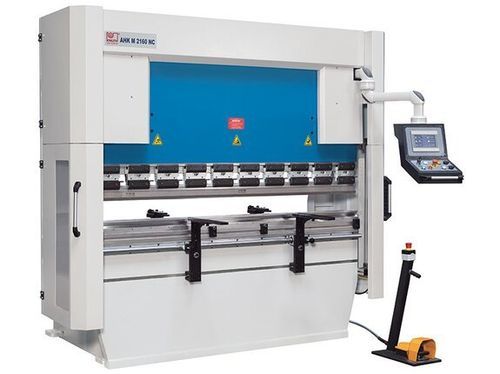

油圧式プレスブレーキ AHK M 2160

NC精密

概要
AHK M 2160 NCは、フルCNCプレスブレーキに対する経済的な代替として設計されたコンパクトなNCプレスブレーキです。繰り返し生産される部品やプロファイルの加工に適しており、短時間の段取りと高い再現性を求める用途向けです。バックゲージ（X・R軸）および深さ位置はタッチスクリーンで設定でき、曲げのシーケンスはNC制御に保存してセミオートまたは自動運転が可能です。

特長

• 応力除去された溶接鋼フレーム
• タッチスクリーンで曲げ角を直接入力
• タッチHMIを備えたNC制御
• X軸・R軸を備えたモータ駆動バックゲージ
• 4V分割のヨーロピアンスタイル上型

作業範囲（抜粋値）
曲げ力：60 t
曲げ長さ：2,100 mm
支柱間距離：1,700 mm
ノッチ深さ（喉深さ）：320 mm
ホイスト行程：160 mm
開口幅：380 mm
テーブル幅：100 mm

移動量
X軸移動量：600 mm
R軸移動量：140 mm

送り
曲げ速度：10 mm/s
早送り：75 mm/s
戻り速度：55 mm/s

駆動能力
主軸モーター：7.5 kW
X軸モーター：0.75 kW
R軸モーター：0.25 kW

寸法・重量
油圧タンク容量：120 l
外形寸法（L x W x H）：2.45 m x 1.6 m x 2.23 m
重量：4,340 kg

機械フレームと上型

• 高精度で応力除去された溶接鋼フレーム、剛性の高い曲げビームと両側油圧シリンダ
• 大型のオーバーハングと狭幅テーブルにより複雑な曲げシーケンスに十分な作業スペースを確保

油圧

• 油圧ユニットとタンクをフレーム上部に配置し、スペース節約と構造剛性の向上を実現
• トーションシャフトが両シリンダの深さストップを連結し、上ビームの正確な位置決めを保証

前方支持アーム

• 高さ調整可能で頑丈な支持アームによりワークの取扱いを補助
• 支持面のストップリッジによりワーク位置合わせが容易

曲げ工具

• Promecam工具ホルダーにより幅広い工具互換性を確保
• 手動クイッククランプにより工具交換時間を短縮
• 4V分割マトリクスにより多様なワークに対応

安全性と生産性

• 最新のCE規格に基づく安全設計
• 作業領域を保護するライトカーテン装備

制御
操作は機能が見やすいタッチスクリーンで行います。オペレーターは希望する曲げ角を直接入力できます。板厚と登録済み工具データに基づき、NC制御が深さストップの必要位置を自動計算し、迅速な段取りと再現性の高い曲げ精度を実現します。動作モードは手動、セミオート、オートの3種類。手動では全軸をモータで位置決めし画面に値を表示します。セミオートでは制御が入力値へ軸を移動させます。オートでは事前にプログラムされた曲げシーケンスを自動実行します。最大500セットのデータを内部メモリに保存可能で、USBまたは制御盤のネットワーク接続による外部バックアップ／インポートもサポートします。

バックゲージ

• NC制御のバックゲージが安定した再現性のある位置決めを提供
• リニアガイドと大径のプレロード付きボールねじは低メンテナンスで頑丈
• モータ駆動のR軸により正確なストップ高さ設定が容易
• バックゲージ指の側方位置決めはデュアルリニアガイド上で滑らかに行われる

技術仕様

• モデル：AHK M 2160 NC
• 曲げ力：60 t
• 曲げ長さ：2,100 mm
• 支柱間距離：1,700 mm
• 喉深さ：320 mm
• 行程：160 mm
• 開口幅：380 mm
• テーブル幅：100 mm
• X軸移動量：600 mm
• R軸移動量：140 mm
• 曲げ速度：10 mm/s
• 早送り：75 mm/s
• 戻り速度：55 mm/s
• 主軸モーター：7.5 kW
• X軸モーター：0.75 kW
• R軸モーター：0.25 kW
• 油圧タンク容量：120 l
• 外形寸法 L x W x H：2.45 m x 1.6 m x 2.23 m
• 重量：4,340 kg
