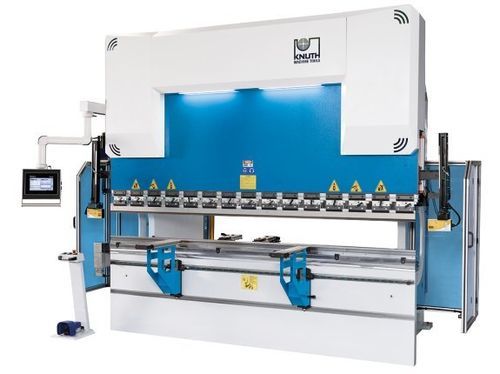

油圧式プレスブレーキ AHK V 30400 CNC

CNC精密

概要
AHK V 30400 CNC は、欧州基準に準拠した産業用の 400 t CNC プレスブレーキです。高速な CNC プログラミングと工程管理を可能にする DELEM グラフィックタッチスクリーンを標準搭載し、複数のリアバックゲージ構成やモジュラーオプションで生産ラインに合わせた導入が可能です。

特長

• 定格押付力 400 t、曲げ長さ 3.100 mm
• DELEM DA-53T グラフィックタッチコントロール（標準）
• Promecam 欧州規格ツールクランピング
• 工具部における AKAS レーザー光学安全システム
• モータ駆動クラウニング（本機で標準）

作業領域
押付力: 400 t
曲げ長さ: 3.100 mm
支柱間距離: 2.500 mm
スロート深さ: 510 mm
ストローク: 310 mm
開口高さ: 525 mm
テーブル幅: 154 mm
テーブル高さ: 1.000 mm

移動量
X軸移動量: 750 mm

送り
曲げ速度: 8 mm/s
早送り: 120 mm/s
復帰速度: 130 mm/s
X軸送り速度: 600 mm/s

駆動出力
主駆動モータ定格: 37 kW

寸法・重量
油圧タンク容量: 350 l
全長×幅×高さ: 4,3 m x 2,95 m x 3,2 m
重量: 20.000 kg

製品詳細

• 機械フレーム: 認証材を使用した鋼製フレーム。溶接応力除去済み構造、CNC 加工で仕上げた取り付け面。上梁は予荷重化可能で変形を低減。測定システムのマウントが変形を補償。ガイド、軸受、シールは垂直荷重吸収に最適化。
• 作業領域: 大きなスロート、長いストローク、狭いテーブルで複雑な曲げシーケンスに対応。
• クラウニング: 下側クラウニングはモータ駆動で（本モデル標準）、長手方向で均一な曲げを実現。
• 油圧システム: インハウスでホーニングした専用シリンダ、鍛造鋼のピストンを熱処理・研削・クロムめっき処理。信頼性の高いメーカー製油圧ブロックとバルブを採用。安全弁で過負荷保護。
• バックゲージ: 堅牢でメンテナンスしやすい設計。バックゲージ指は機械前面から迅速に調整可能。
• 前方支持アーム: リニアガイド上の剛性ある支持アーム、位置で固定可能。ラック機構で高さ調整が迅速。工業用ブラシで板面を保護。
• 曲げ工具: Promecam ツールマウント（欧州規格）で多様な工具に対応。工具は焼入れ・研削処理で精密セッティングが可能。
• 安全性と生産性: AKAS レーザー安全システムは工具付近を監視しつつ機能を制限しない設計。CE 準拠の安全コンセプト、リアライトカーテンと堅牢な側面ガード。

標準装備

• DELEM DA-53T 2D タッチコントロール（4軸）
• X軸バックゲージ（リニアガイド＋ボールねじ）
• モータ駆動クラウニング
• 上工具クイッククランプ
• 工具部 AKAS レーザー光学安全システム
• リアライトバリア
• 欧州型ツールクランピング（Promecam）
• EUROPEAN TYPE 上工具（835 mm 分割）
• EUROPEAN TYPE 下工具 4V H: 60x60 mm
• 非常停止付きフットペダル
• 可動式前方支持アーム 2 本
• 高さ調整可能なバックゲージ指 2 本
• ECO モード（省エネ機能）
• 取扱説明書

オプション装備（例）

• X・R 軸用バックゲージシステム
• リアストップ X 軸延長
• 追加バックゲージ指
• 追加支持アーム
• 制御盤用空調装置
• DELEM DA58 2D TX、DA66T 3D、DA69T 3D などのアップグレード
• 長尺向け X・R・Z1・Z2 軸バックゲージ
• 上工具高さ H = 67.6 mm → H = 105 mm へのアップグレード（3.100 mm 用）

技術仕様

• モデル: AHK V 30400 CNC
• 機械タイプ: プレスブレーキ（CNC 制御）
• 制御: DELEM DA-53T（標準）
• 押付力: 400 t
• 曲げ長さ: 3.100 mm
• 支柱間距離: 2.500 mm
• スロート深さ: 510 mm
• ストローク: 310 mm
• 開口高さ: 525 mm
• X軸移動量: 750 mm
• 曲げ速度 / 早送り / 復帰: 8 mm/s / 120 mm/s / 130 mm/s
• 主駆動モータ出力: 37 kW
• 油圧タンク: 350 l
• 寸法 (L x W x H): 4,3 m x 2,95 m x 3,2 m
• 重量: 20.000 kg
