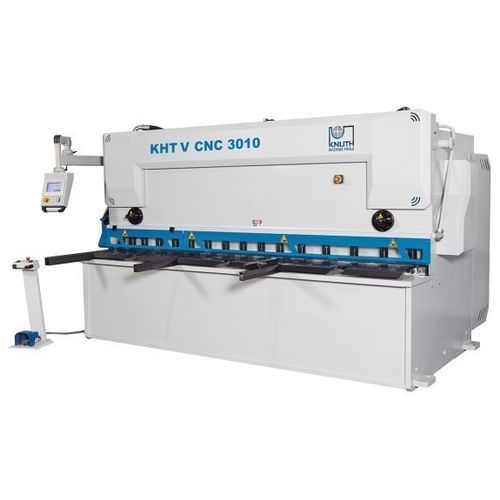

油圧式せん断機 KHT V 4013 CNC

プレートギロチン式CNC

製品説明
KHT V CNCシリーズのギロチンシャーは、最新鋭の製造設備で生産されています。ガイド付きのカッターバーと角度調整機構を備えた構造により、ワークのねじれを最小限に抑え、手戻り作業を削減します。制御はタッチスクリーンで操作します。切れ幅、切断角、切断長さは自動で最適に位置決めされます。高品質のバックゲージは堅牢かつ高精度で、標準の刃物はステンレス鋼に適しています。追加のアクセサリにより用途を拡張できます。

ハイライト

• Cybelec Touch 8 コントロール
• プリロード付きボールねじの駆動バックゲージ
• 制御された切れ幅調整
• 制御された切断角調整
• ステンレス鋼対応の刃物

製品詳細
機械フレーム

• 非常に剛性の高い重いフレームを厳しい公差で溶接し焼きなまし処理してあります
• フレームは最新の5軸フライス盤でワンセットアップにて加工され、より高精度な切断と長寿命を実現しています
• 引張荷重を受ける全ての部品は大きなRで設計され、ひび割れのリスクを恒久的に排除しています
• テーブルは下部カッターマウントとカッターバーを備え、ねじれを最小限に抑え荷重分布を最適化するよう設計されています
• 全ての部品は最新の塗装・乾燥設備で処理され、各コート最小厚60μmの2コート仕上げです

材料支持

• 大きな作業テーブルはローラーボールを備え、側面の角度ストッパーにより板材の取り扱いと位置決めが容易です
• 長く頑丈なサポートアームが大判板を安全に保持します

油圧系

• 両油圧シリンダの研磨ピストンは表面粗さ2μmでシール寿命が長くなっています
• シリンダ本体は高強度のSAE 1040材を鍛造製造しています
• 油圧システム全体は信頼性が高く、メンテナンスが容易です
• 切断時には油圧制御されたホールドダウンが切断線付近で板材を確実に固定します

バックゲージと制御

• 板材の長さ、厚さ、強度を制御ユニットに入力すると、切れ幅、切断角、切断長さの最適位置が自動選択されます
• バックゲージシステムは堅牢で過酷な生産環境に適しています
• リニアガイドとプリロード付きボールねじは保護ハウジング内に組み込まれています

装備

• 信頼できるメーカー製の電気部品により安定稼働と高い可用性を実現
• 上刃・下刃はステンレス鋼対応
• 操作は非常停止スイッチ付きフットペダルで行い、ペダルの位置は自由に設定できます
• 上刃は2刃、下刃は4刃を装備
• KHT CNCシリーズはECOモードを備え、省エネ運転が容易に行えます

安全

• 安全機能は最新のCE規格に準拠
• 後方に設置されたライトカーテンが作業領域を保護します

Caractéristiques / spécifications techniques

• 作業領域 — 切断長さ: 4.100 mm
• 作業領域 — スロート深さ: 150 mm
• 作業領域 — 切断角: 0.5° - 2°
• 作業領域 — 打撃回数: 7 H/min - 13 H/min
• 作業領域 — ホールドダウン: 20箇所
• 作業領域 — ホールドダウン容量: 32 t
• 作業領域 — テーブル寸法: 4.400 mm x 580 mm x 850 mm
• バックゲージ — 後部ストップ: 1.000 mm
• バックゲージ — X軸送り速度: 9.000 mm/min
• フロントサポートアーム — サポートアーム数: 3箇所
• フロントサポートアーム — サポートアーム長さ: 1.000 mm
• 切断能力 — 板厚 (最大) - 450 N/mm²: 13 mm
• 切断能力 — 板厚 (最大) - 700 N/mm²: 8 mm
• 駆動能力 — 主軸モーター出力: 30 kW
• 駆動能力 — 油圧タンク容量: 350 l
• 寸法と重量 — 外形寸法 (L x W x H): 5,35 m x 3,7 m x 2,53 m
• 寸法と重量 — 重量: 17.000 kg
