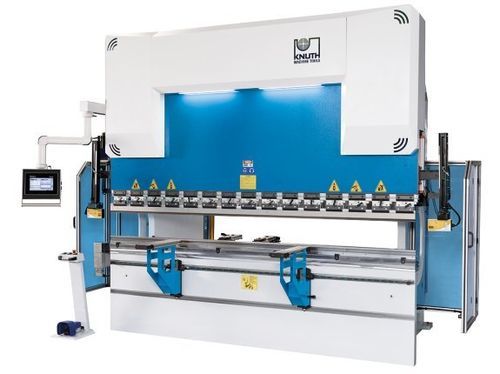

油圧式プレスブレーキ AHK V 26100 CNC

CNC精密

製品概要
AHK V CNCシリーズは、現代の折り曲げ設備に求められる欧州基準の要求を満たすプレスブレーキです。先進的な設計技術で開発され、最新の生産ラインで製造されることで、高い精度と信頼性、柔軟な構成対応を実現しています。全モデルにDELEMのグラフィカルタッチスクリーンを搭載し、効率的なCNCプログラミングと曲げ工程の制御が可能です。複数のバックゲージオプションにより、多様な生産要件に適応できます。

特長

• 高精度な加工・組立
• 高品質な油圧・電子コンポーネント
• DELEMグラフィカルタッチスクリーンCNC制御
• 工具部のAKASレーザー光学式安全装置
• 段取りや取扱い工程の時間短縮を図るソリューション

機械フレーム

• 認証素材から製作された溶接鋼製フレームを応力解除し、高性能なCNC加工で仕上げたことで、平均以上の剛性と精度を確保
• 引張荷重を受ける部品は大きなRで設計し、溶接割れのリスクを低減
• 大型の上部ビームは予荷重処理され、変形を最小化するよう最適化
• 測定系ホルダーは最大荷重時の変形を補償し、一定の精度を維持
• ガイド、ピストンベアリング、シールは垂直荷重吸収に最適化され長寿命を実現

作業領域

• 大きな喉深さ、長いストローク、狭いテーブルにより、複雑な曲げシーケンスにも対応できる十分な作業空間を確保

クラウニング（機種によりオプション）

• 下側テーブルのモータ駆動クラウニングにより、厚板加工時でも曲げ長手方向全体にわたって均一な曲げ結果を得られる

油圧システム

• この機械の要求に合わせてカスタム設計された油圧シリンダを社内で製造・ホーニング
• 鍛造鋼製ピストンを社内製造し、焼入れ・研磨・クローム処理を施して耐久性を確保
• 信頼性の高いメーカー製油圧ブロックおよびバルブを採用
• 安全弁により過負荷時のシステム保護を実現

バックゲージ

• 堅牢でメンテナンス性の高い構造
• バックゲージフィンガーは機械前面から安全工具で迅速に調整可能

前方サポートアーム

• リニアガイドで滑らかに移動し所望位置で固定可能な剛性の高いサポートアーム
• ラック機構によりサポートアームの垂直位置を素早く設定
• 産業用ブラシが板の取り扱いを容易にし表面を保護

曲げ工具

• Promecam（欧州タイプ）工具取付けにより豊富な工具を選択可能
• 工具は焼入れ・研削処理され、正確なセットアップを実現

安全性と生産性

• AKASレーザー安全システムが工具領域を監視し機能性を妨げない
• 最新のCE基準に基づく安全コンセプト
• 機械後方のライトカーテンと堅牢な側面ガードが作業領域を保護

仕様（主要仕様）

• 曲げ力: 100 t
• 曲げ長さ: 2,600 mm
• 柱間距離: 2,200 mm
• 喉深さ: 410 mm
• ストローク: 265 mm
• 開口: 480 mm
• テーブル幅: 110 mm
• テーブル高: 900 mm
• X軸移動量: 750 mm
• 曲げ速度: 10 mm/s
• 早送り速度: 180 mm/s
• 戻り速度: 130 mm/s
• X軸送り速度: 600 mm/s
• 主軸動力: 11 kW
• 油圧タンク容量: 230 l
• 外形寸法（L x W x H）: 3.55 m x 2.5 m x 2.68 m
• 重量: 7,200 kg
