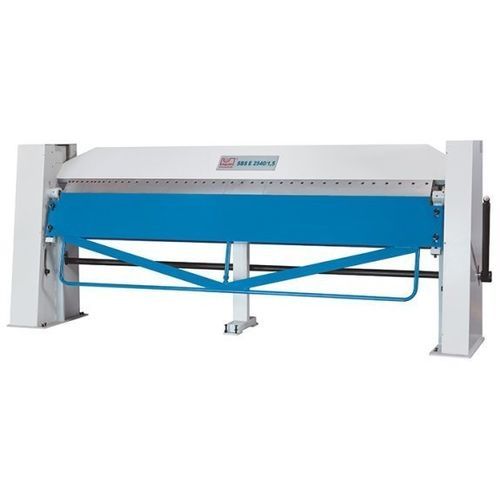

板金用折りたたみ機 SBS E 2540/1,5

手動大型

製品説明
SBS Eシリーズの手動曲げ機は、最大3.000 mmまでの長尺板の曲げに対応する重厚で堅牢な構造を特長としています。調整可能な角度ストップとセグメント式上工具により、大きな曲げ長さだけでなく、角度を揃えた小ロット生産にも対応します。手動の曲げ補正機能と簡便な操作性は、板金加工の要求に応えます。

主な特徴

• 大きな曲げ長さに対応
• 多様な曲げに対応するセグメント式上工具
• 内蔵の手動曲げ補正
• 繰り返し角度に対応する角度ストップ調整機能
• 操作が容易な手動機

製品詳細
本シリーズは堅牢で高剛性な構造を提供しつつ、取り扱いが容易で高精度な作業を実現します。全機種に硬化処理されたセグメント式上工具を装備しており、セグメントは個別に取り外し可能で、槽の全側面などの曲げ加工が可能です。角度ストップの調整により、同一角度の小ロット生産が容易になります。手動調整式の後側ゲージはオプションです。

標準装備 / オプション（抜粋）

• セグメント式先端形状上工具
• 取扱説明書

技術仕様

• 型式: SBS E 2540/1,5
• 作業領域: 作業長さ: 2.540 mm; 板厚（最大）- 400 N/mm²: 1,5 mm; 作業高さ: 920 mm
• 上工具（パンチ）: ストローク: 120 mm
• 曲げ工具: 最大曲げ角度: 135°; A軸の調整範囲: 15 mm
• 寸法および重量: 外形寸法（長さ×幅×高さ）: 3,32 m x 0,72 m x 1,5 m; 重量: 1.250 kg
